Пристрій електросчетчика

Пристрій електросчетчика

Лічильник Енергоміра ЦЭ6807П — один з найбільш простих по конструкції, тим легше буде розглянути його пристрій.

Як міряє енергію електричний лічильник

Як завжди, спочатку — трохи теорії, так сказати вступне слово.

Насамперед — лічильник відрізняється від всіх інших домашніх електричних пристроїв тим, що він включений ПОСЛІДОВНО з усіма приладами. Тобто, через нього проходить весь струм, який він враховує. Ну а якщо струм проходить не весь, то це дуже не подобається контролюючим органам енергонагляду.

Як це буває — у статті Крадіжка електроенергії, або лівий відведення в домашній проводці та обговоренні до неї.

Струм проходить в лічильнику через спеціальний калібрований шунт з певним опором (соті частки Ома). За законом Ома, на провіднику, через який проходить струм, що утворюється напруга, прямо пропорційне струму та опору:

U = I·R

Цим напругою однозначно визначається струм. Напруга вимірюється, і значить струм теж стає відомий, непрямим чином.

Далі відбувається ось що, головне не заплутатися в термінах і одиницях виміру.

Потужність, споживана приладами в квартирі, дорівнює току, помноженому на напругу:

P = I·U

Але як дізнатися, скільки потужності «з'їли» електроприлади? Для цього потужність множать на час, отримують електричну енергію:

E = I·U·t

За одиницю вимірювання електричної енергії, яка показує, скільки кіловат пройшло через лічильник протягом години взяли кіловат на годину, скорочено — кВт·год

Строго кажучи, енергію правильніше вимірювати в Джоулях, як нас вчили в школі, але історично прижилася одиниця виміру кВт·год. Писати потрібно саме з точкою, як наприклад повна електрична потужність вимірюється у В·А.

Часто неправильно пишуть — квт/год, квт — год, або навіть просто квт. Така плутанина могла б не відбутися, якби для одиниці електричної придумали б якусь одиницю. Наприклад, Электроджоуль. Чи назвали б ім'ям якогось іншого вченого.

А реалізується облік і індикація цих «Электроджоулей» шляхом нехитрих електричних перетворень і пристроїв. Розглянемо їх нижче.

Як влаштований лічильник

Пристрій однофазного електричного лічильника прямого включення Енергоміра зараз буде добре видно на фотографіях. Нагадую, його зовнішній вигляд — на першому фото статті.

Лічильник мені дістався справний, мені його подарували, оскільки там, де він стояв, змінився власник приміщення, і нового власника зобов'язали змінити лічильник.

На лічильнику зазвичай коштують 2 пломби, одна захищає від несанкціонованого доступу клеми лічильника, друга — електронну схему лічильника. Цих пломб на моєму лічильнику вже немає.

Знімаємо кришку, бачимо клеми

Знімаємо кришку, бачимо клеми

Розглянемо докладніше клеми.

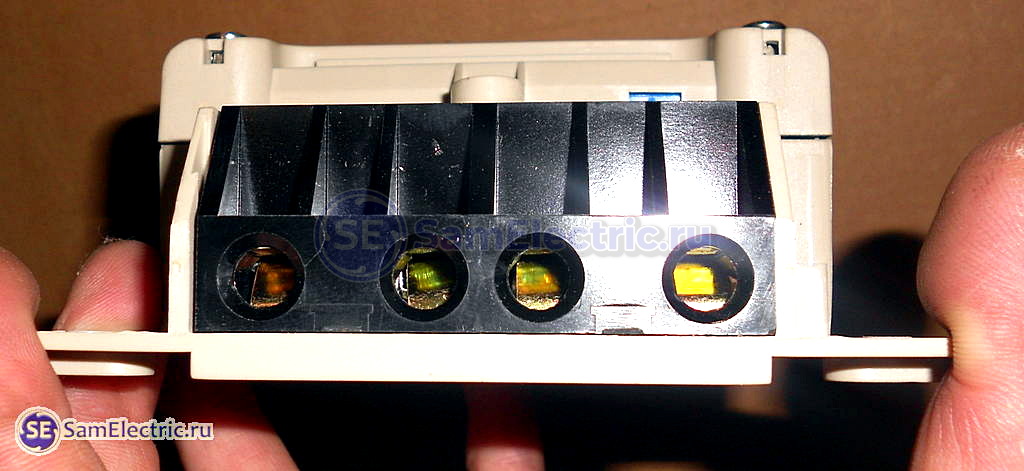

Клеми лічильника

Клеми лічильника

Клеми затискні, добре тримають зачищений провід на всьому його протязі.

Тепер найцікавіше — розкриваємо корпус лічильника:

Лічильник енергоміра. Знята верхня кришка

Лічильник Енергоміра. Знята передня панель

Лічильник енергоміра. Знята верхня кришка

Лічильник енергоміра. Знята кришка, фото 2

Дістаємо потрухи нутрощі, і бачимо, що електрична схема лічильника складається з трьох основних частин:

Виймаємо нутрощі лічильника

Виймаємо нутрощі лічильника

Це 1) кроковий двигун, на осі якого закріплені циферки, 2) плату з контролером і 3) вхідні клеми. Як видно, все китайське (сподіваюся, крім клем), тому і ціна такому лічильнику 650-750 руб.

До речі, не бачив, але в Меркурії виробництво компонентів — російське. Хто підтвердить?

Клеми та плата з контролером

Клеми та плата з контролером. Все перевернуто, тому фазні клеми лічильника — праворуч, нульові — зліва, не так як ми звикли бачити.

Білий і зелений проводочки — це вихід вимірювального шунта. Того самого шунта, на якому «осідає» напруга, пропорційне току через фазні клеми. Ця напруга надходить на входи плати КТ1 і КТ2 і подається на обробку контролеру.

Також з фазною клеми береться харчування для контролера, це жовтий проводок. Харчування — бестрансформаторним, через конденсатор, випрямляч і стабілізатор 5VDC.

Нульова клема використовується для того, щоб брати другий полюс для живлення лічильника. А ще для того, щоб забезпечити з'єднання, і щоб обмежити злочинні схеми включення лічильника.

З виходу плати контролера через точки М1.1 і М1.2 надходять імпульси на кроковий двигун. Той самий, який гальмують з допомогою магніту. Частота імпульсів пропорційна току, і додатково підтверджується світлодіодом.

Про кроковий двигун розказано у мене в блозі у статті про ремонт верстата на контролері.

Цей світлодіод використовують для перевірки та повірки лічильника. Підраховують кількість імпульсів за (наприклад) 5 хвилин, і дивляться на правильність показань на передній панелі.

У контролері зашита програма, яка виробляє імпульси для роботи крокового двигуна.

До речі, програму можна змінити, умільці це роблять. Тим самим можна зменшити показання лічильника на 30 — 50%.

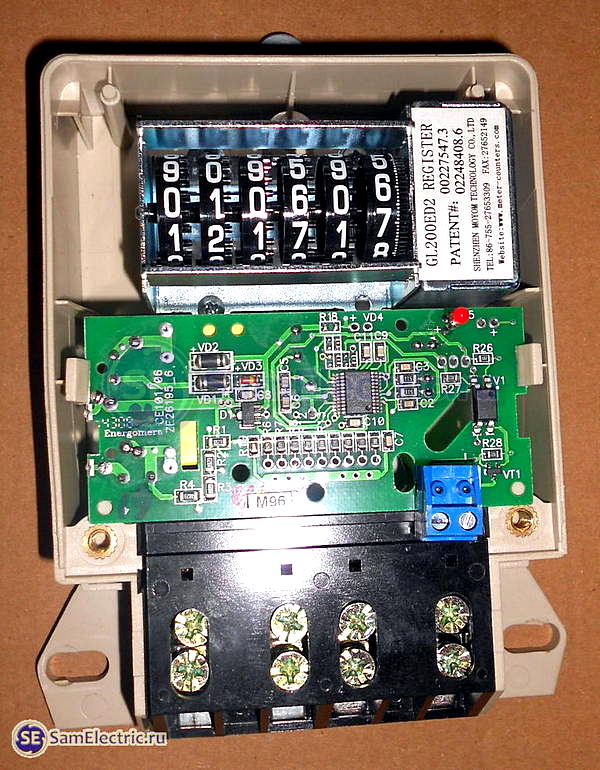

Ось фото друкованої плати лічильника трохи крупніше:



Клеми та плата з контролером. Ще фото

Клеми та плата з контролером. Ще фото

З яких деталей зібрана схема лічильника

Як видно на фото, схема електричного лічильника Енергоміра дуже проста, основа схеми — мікроконтролер, який усім управляє.

На фото погано видно деталі, тому переписав деякі номінали.

Кроковий двигун (реєстратор):

Кроковий реєстратор лічильника

Кроковий реєстратор лічильника. Купити такий можна через китайський сайт meter-counters.com. Саме цей реєстратор намагничивают і зупиняють лічильник.

  • Стабілізатор на 5 Вольт 7805,
  • PIC-контролер MPC 3905A,
  • Опторазвязка для виходу на телеметрію (дистанційне зняття показань) PC817C,
  • Кварц на 3,579545 МГц.

Інструкція до лічильника Енергоміра

Нижче наведена інструкція лічильник Енергоміра ЦЭ6807, який розглянуто в статті. Там наведено всі параметри, схема підключення, а також пристрій і принцип роботи лічильника за версією виробника.

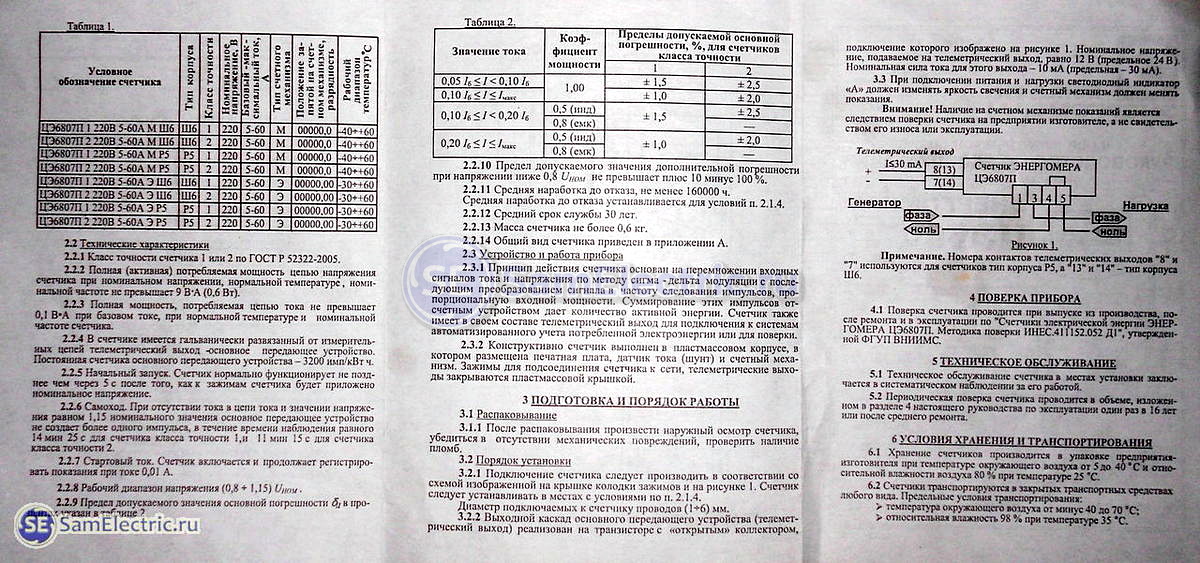

Лічильник Енергоміра інструкція 1

Лічильник Енергоміра інструкція 1

Лічильник Енергоміра інструкція 2

Лічильник Енергоміра інструкція 2

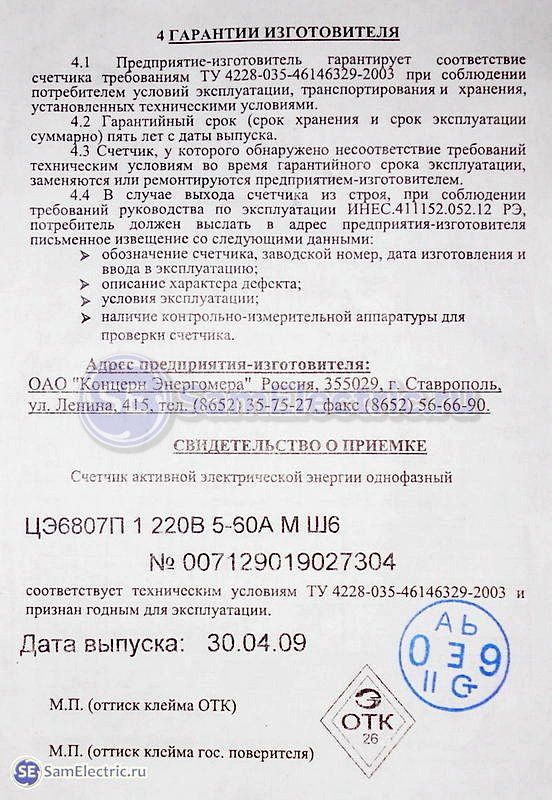

Лічильник Енергоміра формуляр

Лічильник Енергоміра формуляр 1

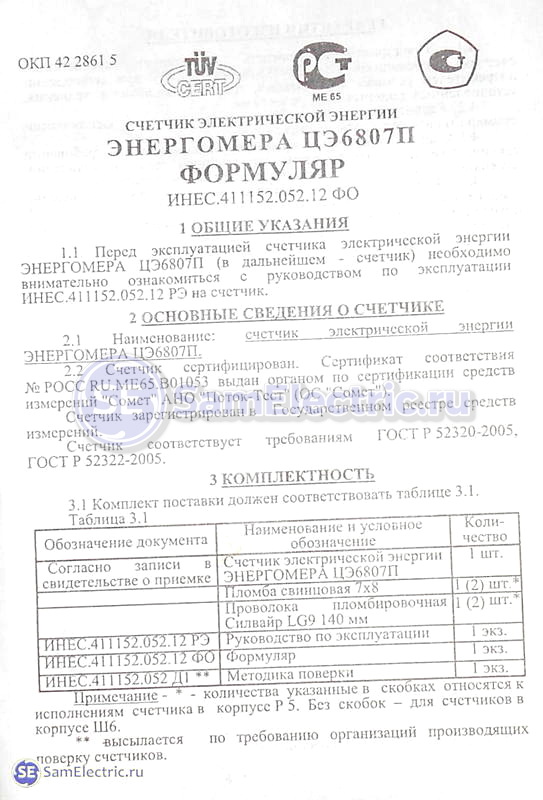

Лічильник Енергоміра формуляр

Лічильник Енергоміра формуляр 2

Була ще така бумажечка, щоб правильно писали показання:

Цифри показання лічильника

Цифри показання лічильника

За правилами, цифра, що позначає частки кіловат години, обов'язково повинна бути виділена графічно. Що і виконується, дивіться фото лічильника в корпусі.
