Кабель силовий

Силовий кабель призначений для розподілу і передачі електричної енергії між трансформаторними підстанціями та комунальними спорудами, транспортними підприємствами, промисловими об'єктами і т. д. Кабелі використовують на трифазних лініях електропередачі. Ціни на кабель безпосередньо залежить від його конструктивної складності і від матеріалів, з яких він виконується.

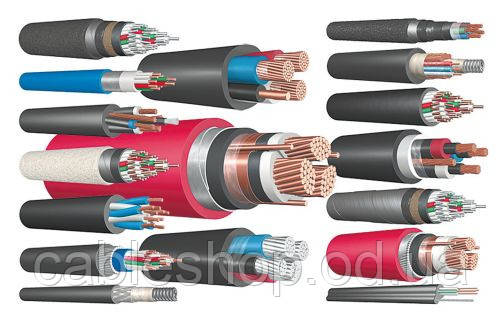

Кабелі бувають декількох конструктивних типів. Ізоляція кабелю ААБЛ, ААШВ, виконана з кабельного паперу, просоченою в'язким або нестекающим просочувальним складом, з свинцевої або алюмінієвої оболонкою. Кабелі даних типів конструкції можуть володіти трьома або чотирма струмопровідними жилами.

Кабелі типу АПвПу2г і АПвПу забезпечені ізоляцією і захисною оболонкою із зшитого поліетилену. Кабель може бути виготовлений в одножильном або трижильний виконанні. Якщо силовий кабель укомплектований трьома жилами, то будову кожної з них буде аналогічним одножильной моделі з загальною оболонкою. Кабелі призначені для прокладки на трасах без обмеження різниці рівнів. Призначені для прокладки не тільки в землі, але й у воді (в несудноплавних водоймах) при дотриманні заходів, що виключають механічні пошкодження.
Силові кабелі типу АВВГ, ВВГ з ізоляцією з полівінілхлоридного пластикату (ПВХ). Кабелі виготовляються одно-, двох-, трьох-, чотирьох і пятижильными, струмопровідна жила ― алюмінієва або мідна. Кожна струмопровідна жила кабелю має ізоляцію з ПВХ, а також загальну зовнішню захисну оболонку, виконану з полівінілхлоридного пластикату.

Кабелю конструктивного типу АВВБШВ і  ВББШВс ізоляцією з полівінілхлоридного пластикату (ПВХ) з бронею, виконаної з плоских сталевих стрічок, намотаних по спіралі на кабель. При цьому обмотка бронею здійснюється таким способом, щоб верхній шар броні прикривав всі зазори нижнього шару. Струмопровідні жили можуть виконуватися з алюмінію або міді. Зовнішня ізоляційна захисна оболонка ― шланг з полівінілхлоридного пластикату ПВХ

 Сфера застосування силового кабелю, проводу

 Силовий кабель найбільш часто використовується електриками в тих випадках, коли потрібне підключення потужних електричних приладів. Він має свою особливу конструкцію: струмоведучі жили (мідь, алюміній) від 1 до 5 штук - гнучкі, багатопровідні; жили заізольовані гумовим шаром, зовнішня ізоляція - гума; кожен кабель промаркований різним кольором у відповідності з міжнародними стандартами. Колірна маркування сприяє безпечних умов проведення електротехнічних робіт, скорочує час пошуку потрібного контакту.

 Промисловість випускає різні види силових кабелів, кожен з яких має своє призначення і застосовується для розв'язання різних технічних задач, це і визначає його вартість. Використання силового кабелю в домашніх умовах Для підведення електрики до квартирі, будинку використовуються різні види силових кабелів з мідними жилами. Найбільш популярний у застосуванні кабель з маркуванням ВВГ і його модифікації. Він призначений для передачі і перерозподілу електроструму, має робоча напруга від 660 до 1000 В і частоту 50 Гц. Зовнішня оболонка, найчастіше чорного кольору, кількість внутрішніх жив - до п'яти штук, промаркованих різними кольорами. Силовий кабель марки ВВГ: стійкий до перепаду температур (від +50 С до -50*С); не боїться високої вологості; стійкий до дії агресивних хімічних речовин; має високу міцність на розрив, вигин.
