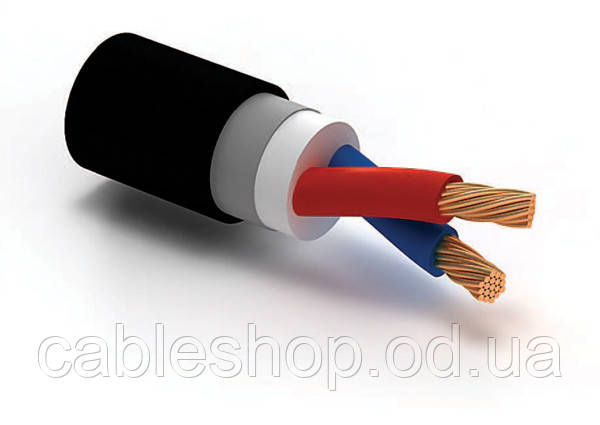

Кабель ВБбШв 3х2,5+1х1,5

Кабелі марки ВБбШв застосовується для передачі і розподілу електроенергії при стаціонарній прокладці на номінальну змінну напругу 0,66 кВ та 1 кВ частоти 50 Гц. Кабелі ВБбШв призначені для експлуатації в траншеях, землі, приміщеннях, на відкритому повітрі, электроинсталляционных виробах (каналах, трубах, лотках, тунелях і тощо), допускається застосування при наявності незначних розтягуючих зусиль. Доцільно застосовувати у випадках, коли можливі механічні впливи на кабель.

Розшифровка кабель ВБбШв

В ― Ізоляція жив з полівінілхлоридного пластикату

Б ― Броня з двох сталевих стрічок

б ― Без подушки, яка є вутренней частиною захисного покриву, накладена під бронею з метою запобігання знаходиться під нею елемента від корозії і механічних пошкоджень стрічками або дротами броні

Шв ― Захисний покрив у вигляді випрессованную шланга з полівінілхлоридного пластикату

1. Струмопровідна жила – мідна, однодротяна або багатодротяна, круглої або секторної форми, 1 або 2 класу за ГОСТ 22483-77.

2. Ізоляція – з полівінілхлоридного пластикату. Ізольовані жили багатожильних кабелів повинні мати відмінне забарвлення або маркуватися цифрами, починаючи з нуля. Колір ізоляції нульових жил – блакитний (світло-синій), жил заземлення – двоколірний зелено-жовтий. У разі маркування цифрами жила заземлення позначається цифрою "0". Маркування проводитися тисненням або друком. Висота цифр повинна бути не менше 4 мм, проміжки між цифрами не більше 35 мм.

3. Ізольовані жили круглої форми скручені. У кабелях на напругу до 1 кВ допускається зміна напряму скручування. Поверх скручених ізольованих жил з перекриттям накладається стрічка з поліетилентерефталатної плівки або полівінілхлоридного пластикату. Припустимо виготовлення кабелів без накладення стрічки за умови збереження рухливості ізольованих жив і можливості відділення оболонки від ізоляції без пошкоджень.

4. Оболонка кабелю – з полівінілхлоридного пластикату.

5. Защитный покров типа "БбШв" по ГОСТ 7006, в составе брони из двух стальных оцинкованных лент и наружного защитного шланга из ПВХ-пластиката. Высота цифр должна быть не менее 4 мм, промежутки между цифрами не более 35 мм.

Технические характеристики кабеля ВБбШв

1. Кабели ВБбШв эксплуатируются при температуре окружающей среды от минус 50 °С до плюс 50 °С.

2. Кабели работоспособны при относительной влажности воздуха до 98% при температуре до 35 °С, согласно ГОСТ 15510-69.

3. Электрическое сопротивление токопроводящих жил постоянному току должно соответствовать ГОСТ 22483.

4. Електричний опір ізоляції жил, 1 км довжини при температурі 20 °С, не менше:
– 12 МОм, для жив номінальним перетином 1,5 і 2,5 мм2

– 10 МОм , для жив номінальним перетином 4 мм2

– 9 МОм, для жив номінальним перетином 6 мм2

– 7 МОм, для жив номінальним перетином 10-240 мм2

5. Термін служби кабелю ВБбШв не менше 30 років.2

Гарантійний термін експлуатації кабелів становить 5 років з дня здачі в експлуатацію.
