Кабель силовий ААБл-6 3х240

Кабель силовий ААБл-6 3х240

Опис і розшифровка кабель ААБл:

А ― Алюмінієва струмопровідна жила
А ― Алюмінієва оболонка
Б ― Броня з двох сталевих стрічок
л ― У подушці під бронею є шар з пластмасових стрічок

Кабелі призначені для експлуатації в макрокліматичних районах з помірним і холодним кліматом. Кабелі призначені для експлуатації в землі (траншеях) з низькою і середньою корозійною активністю з відсутністю блукаючих струмів, якщо в процесі експлуатації кабелі не піддаються розтягуючим зусиллям. Кабелі з нестекающим ізоляційним просочувальним складом (ЦААБл) призначені для прокладки на вертикальних і похилих ділянках трас без обмеження різниці рівнів.
Термін служби кабелю ААБл 3х50(ож)-1 ― не менше 30 років.

Класифікація проводів ААБл

Існують різновиди кабель ААБл, що відрізняються за матеріалом захисної оболонки і по вигляду просочувального складу для паперової ізоляції. Склад може бути в'язкою або нестекающим; кабель ААБл з в'язким складом може бути використаний для монтажу мереж з різницею рівня до 25 метрів, провід з нестекающим пропитывающим ізоляцію складом застосовується незалежно від різниці рівня.

Від виду захисної оболонки також залежать експлуатаційні характеристики кабелю: в кабелі ААБл ця алюмінієва оболонка.

Конструкція кабелю ААБл

Внутрішня будова проводу ААБл відповідає типовій конструкції всіх кабелів з паперовою просоченою ізоляцією: це струмопровідні ізольовані жили, паперовий наповнювач, внутрішня металева оболонка ( алюміній), ізолюючий шар і зовнішня оболонка з скловолокна.

Особливість кабель ААБл — наявність подушки з крепованого паперу та шару броні — двох спірально захищають кабель сталевих стрічок. Ця характеристика робить кабель ААБл більш стійким до механічних впливів: сильному тиску, вибухів, зламів і дозволяє застосовувати цей матеріал навіть у складних експлуатаційних умовах.

Технічні характеристики кабелю

Кабель типу ААБл може експлуатуватися при температурах від +50 до -50 градусів, але укладати його можна тільки при температурі не нижче 0. Термін служби кабелю такого типу — не менше 30 років при нормальних умовах.

Кабель здатний витримувати серйозні навантаження, і його ціна цілком виправдовується великим терміном служби, відмінною якістю і широкою сферою застосування.

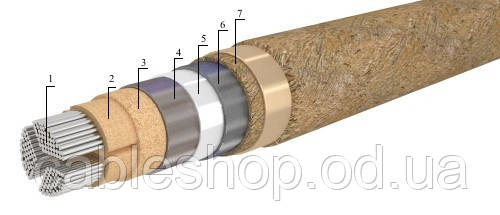

Елементи конструкції кабелю ААБл:

1.Алюмінієва струмопровідна жила:
• однодротяна (клас 1) перетином 25-240 кв. мм.,
• багатодротяна (клас 1 або 2) перетином 70-800 кв. мм.;
2.Фазна паперова ізоляція, просочена в'язким або нестекающим ізоляційним просочувальним складом;
маркування жил:
• цифрова: 1, 2, 3, 4,
• колірна: біла або жовта, синя або зелена, червона або малинова, коричнева або чорна;
3.Заповнення з паперових джгутів;
4.Поясна паперова ізоляція, просочена в'язким або нестекающим ізоляційним просочувальним складом;
5.Екран з електропровідного паперу для кабелів на напругу від 6 кВ і більше;
6.Алюмінієва оболонка;
7.Подушка з бітуму, плівки ПВХ і крепованого паперу;
8.Броня із сталевих стрічок;
9.Зовнішній покрив з скляної або кабельної пряжі та покриття захищає кабель від злипання.
