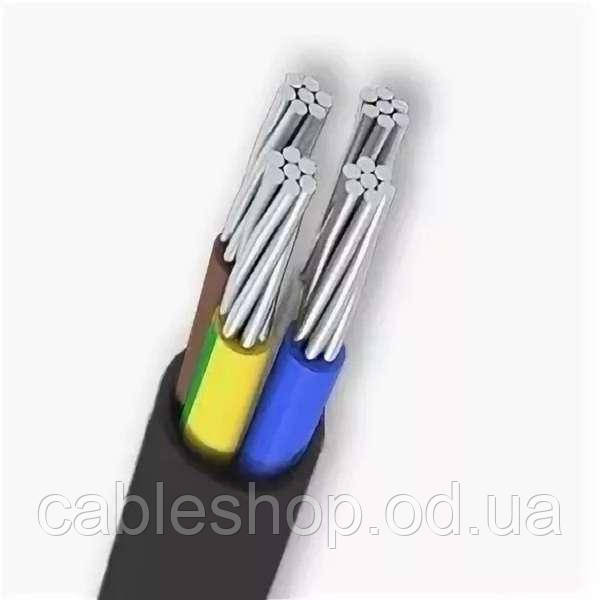

Кабель силовий АВВГмж 4Х35
116 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 1 000 ₴
- В наявності
- Оптом і в роздріб
Алюмінієвий кабель силовий АВВГ 4 х 35
Застосування кабелю силового АВВГ
Кабель силовий АВВГ використовується для розподілення електричної енергії номінальною напругою 660 В і 1 000 В з частотою 50 Гц. Силовим кабелем АВВГ підключають різні стаціонарні установки до електричних мереж, прокладають горизонтальні і вертикальні електричні магістралі. Кабель силовий АВВГ застосовується для прокладки в колекторах, тунелях, шахтах, блоках, визначених кабельних естрадах, а також випооняют монтаж кабелю мостами та в повітрі. Кабель АВВГ також прокладається в місцях з сухими, сирими, вологими і пожежонебезпечними умовами, а також з різним ступенем корозії і вибухонебезпеки (класів Іб, Іг, II и ІІа).
Властивості кабелю силового АВВГ
Кабель не підтримує горіння при прокладці без інших кабелів.
Кабель не піддається волозі 98% при температурі зовнішнього середовища 35°С.
Термін служби кабелю АВВГ – 30 років.
Позначення марки силового кабелю АВВГ:
- АВВГ(ож) – однодротяна токонесущей жила
- АВВГ(мн) – багатожильний алюмінієвий кабель
- АВВГ(мп) – багатодротяна жила токонесущей
- АВВГнг – не підтримує горіння кабель
- АВВГ-ХЛ – кабель не піддається холодній середовищі
- АВВГ-П – плоский кабель силовий алюминивый
- АВВГ-LS – кабель FDDU з низьким газовиділенням і димовиделеніе
- АВВГ-1 – алюмінієвий кабель номінального напруги 1 000 В
- АВВГ-660 – алюмінієвий кабель номінального напруги 660 В
Допускаються комбінації позначень. Можна також подивитися детальний опис маркувань і позначень кабелю...
Технічні характеристики – кабель силовий АВВГ 4 х 35:
- Кількість жил – 4
- Переріз жил – 35 кв. мм
- Зовнішній номінальний діаметр кабелю – 5,38х8,36 мм
- Маса кабелю – 60,81 кг/км
- Випробувальна напруга – 3 кВ
- Номінальна частота – 50 Гц
- Опір оболонки жил на 1 км і при температурі 20°С – 7 Мом
- Допустима будівельна довжина кабелю – 450 м
- Радіус згину кабелю – від 10 зовнішніх діаметрів
- Максимальні струмові навантаження в повітрі – 25 А
- Максимальні струмові навантаження в землі – 33 А
- Максимальний струм короткого замикання тривалістю 1 сек – 0,18 кА
- Допустиме навантаження трифазної мережі – 0,72 кВ
Опис і розшифровка АВВГ .
А ― Алюмінієва струмопровідна жила
В ― Ізоляція жив з полівінілхлоридного пластикату
В ― Оболонка з полівінілхлоридного пластикату
Р ― Відсутність захисних покривів
Конструкція кабелю силового АВВГ:
Конструкція кабелю силового АВВГ
Токонесущей жила виплавлена з алюмінію з монолітного дроту або сплетена з алюмінієвого дроту, має круглу і секторну форму. За кількістю жил кабель силовой АВВГ буває:
- двожильним
- трижильним
- чотирижильним
- пятіжільних
- трижильним з нульовою жилою
- чотирижильним нульовою жилою
Заповнення з нізкогорючего ПВХ пластикату присутнє в марці АВВГнг, в решті марок відсутній, тому форма ізоляції не кругла через незаповненого простору між ізоляцією і оболонкою жил.
Ізоляція кабелю силового АВВГ виконана з ПВХ пластикату (полівінілхлоридний пластикат) переважно білого або чорного кольору. Перш, ніж купити кабель АВВГ можна замовити колір ізоляції. Маркування на кабелі проводиться тисненням або друком символів з вказівку метражу, починаючи з позначки нуль. Розмір напису не перевищує 4 мм, а відстань між символами не більше 35 мм
Оболонка жил кабелю силового АВВГ виконана з ПВХ пластикату (полівінілхлоридного пластикату) різного кольору на вибір виробника. Колір оболонки жили заземлення має жовто-зелений колір, нульової жили – голубого або світло-синій колір.
Маркування кабелю силового АВВГ.
| Марка кабелю силового | Число жил | Переріз жили, мм2 |
|---|---|---|
| Кабель силовий АВВГ | 1,2,3,4 (круглі) | 1,5 ― 240 |
| Кабель силовий АВВГ | 3,4 (секторні) | 70 ― 240 |
Технічні характеристики ― кабель силовий АВВГ
| Технічні характеристики | Величина |
|---|---|
| Тривало допустима температура нагріву жив | 70°С |
| Не поширюють горіння | при одиночній прокладці |
| Діапазон температур при використанні | -50°С до +50°С |
| Робоча напруга | 0,66 або 1,0 кВ |
| Опір кабелю і струмопровідних жил | згідно Дсту 22483 |
| Термін служби | більше 30 років |
| Максимальна температура кабелю в аварійному стані | 80°С |
| Максимальна температура під час короткого замикання | 160°С |
| Допустимий час тривалості короткого замикання | 4 сек |
| Час роботи кабелю в аварійному режимі | не більше 8 годин |
| Радіус вигину при прокладці кабелю | 10 Dн для одножильного і 7,5 Dн для багатожильного, (Dн –зовнішній діаметр кабелю) |
| Випробування змінною напругою | F 50 Гц протягом десяти хвилин |
| Відносна вологість повітря при температурі до +35°С | до 98% |
| Прокладка і монтаж кабелів без попереднього підігріву проводиться при температурі не нижче | -15°С |
| Гарантійний термін експлуатації | 5 років з дати введення кабелів в експлуатацію |
| |
Ми задовольнимо особисті потреби і переваги кожного клієнта в залежності від розташовуваної їм суми, за дуже демократичними цінами.
Звертайтеся, будемо раді з Вами співпрацювати!
| Основні | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Конструкція кабелю | Жорстка |
| Термін служби | 35 років |
| Тип дроту | Силовий |
| Упаковка | Бухта |
- Ціна: 116 ₴/м
- Спосіб упаковки: Бухта
