Кабель АВВГнг 5х6

Варіанти написання: АВВГнг(А)

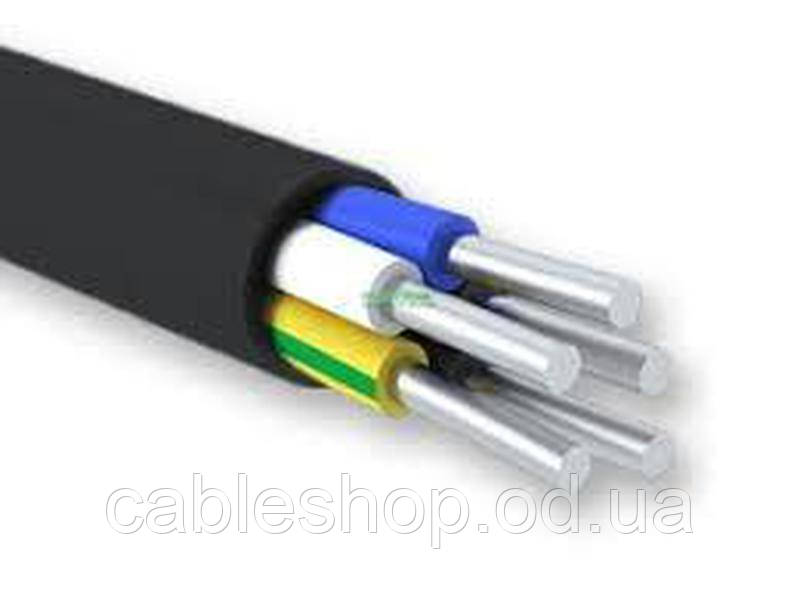

АВВГнг 5х6 - це силовий кабель - 5 на 6 мм², з алюмінієвою жилою, ізоляцією, з ПВХ оболонкою з ПВХ зниженої горючості.

Вага кабелю АВВГнг 5х6

Теоретичний вага 1 кілометра АВВГнг 5х6: 238,00 кілограм

Вага кабелю залежить від ТУ конкретного заводу-виробника. Для розрахунку маси кабелю АВВГнг 5х6 з барабаном скористайтеся нашим калькулятором ваги.

Кабелі повинні бути намотані на барабани. Допускається кабелі з жилами номінальним перетином до 16 мм² включно змотувати в бухти.

Маса бухти не повинна перевищувати 50 кілограм.

Калькулятор розрахунку ваги і доставки

АВВГнг 5х6 вага 1 метра 0,238 кг

Діаметр кабелю АВВГнг 5х6

Зовнішній діаметр кабелю АВВГнг 5х6: 14,0 міліметрів

Зовнішній діаметр перетину залежить від ТУ конкретного заводу, в кінці сторінки ви можете ознайомитися з виробниками, у яких можна уточнити інформацію.

Розміри кабелю враховуються при розрахунку і правильному підборі кабеленесучих систем.

Електричні характеристики АВВГнг(А) 5х6

Розрахунок допустимих струмових навантажень виконують при наступних розрахункових умовах:

• змінний струм;
• температура навколишнього середовища при прокладці кабелів на повітрі 25 °C, при прокладці в землі – 15 °C;
• глибина прокладання кабелів у землі 0,7 м;
• питомий термічний опір ґрунту 1,2 км/Вт.

Струм короткого замикання АВВГнг 5х6

Допустимий струм односекундного короткого замикання АВВГнг 5х6: 0,42 кА (кілоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Общие технические характеристики АВВГнг 5х6

Минимально допустимый радиус изгиба при прокладке (многожильного кабеля – 10 диаметров кабеля)

140 мм

Строительная длина

450 метров

Код ОКП АВВГнг

352222

Класс пожарной безопасности

П1б.8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50 °С до 50 °С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35 °C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15 °С

r = 10 х Ø

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режимі перевантаження

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Расшифровка АВВГнг(А) 5х6

А

- алюминиевая токопроводящая жила

В

- изоляция из ПВХ пластиката

В

- оболочка из поливинилхлоридного пластиката

Г

- отсутствие защитного покрова

нг

- не распространяет горение при групповой прокладке

(А)

- класс пожарной безопасности категория A

5

-

пятижильный;

6

-

площадь поперечного сечения силовой жилы (мм²).

АВВГнг-ХЛ 5х6 - холодостойкое исполнение (температура эксплуатации до -60 °С)

АВВГнг-Т 5х6 - тропическое исполнение (стойкость к воздействию плесневых грибов)

N - нулевая жила

Pe - жила заземления

ож - однопроволочная жила

ок - однопроволочная круглая жила
