Кабель силовий ВВГ нгд 5х50

Силовий кабель ВВГнг 5х50 з п'ятьма мідними жилами для стаціонарної групової прокладки у виконанні зниженої горючості

Розбір маркування

В – ізоляція мідних жив з полівінілхлориду (ПУХ);
В – захисна оболонка з ПУХ пластикату;
Р – провідник «ролый», тобто без броні;
нг – не поширює рорение при будь-якому способі прокладки (одиночної або груповий).

На сторінці вказана актуальна ціна з ПДВ. Відвантаження сьогодні проводиться при надходженні оплати до 13:00. Наявність на заводському складі (маємо дилерську знижку) в Запоріжжі, поставка по всій території України 1 з 3 транспортних компаній: Нова пошта, САТ або Інтайм.

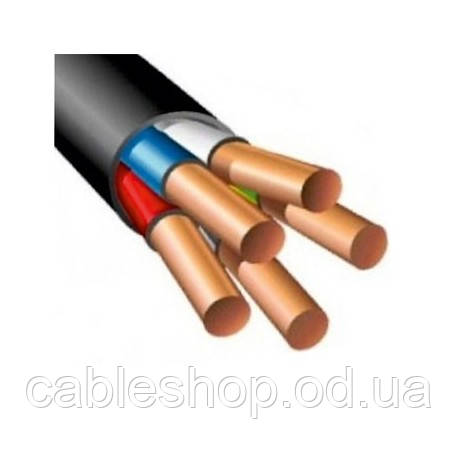

Конструкція і призначення силового мідного кабелю ВВГнг 5х50

Проводник состоит из пяти изолированных жил скрученных вокруг жгута из ПВХ пластика и покрытых ПЭТ пленкой в наружной оболочке из поливинилхлорида. Применяемый ПВХ пластикат в исполнении пониженной горючести – не распространяет пламени при вынужденном горении при размещении кабелей пучками (например, в кабельном лотке).
Изделие не рекомендуется прокладывать в земле, так как пространство между жилами не заполнено.
Предназначен для прокладки на улице, в зданиях и тоннелях в условиях агрессивной окружающей среды.


Технические и эксплуатационные характеристики

• провідник працює в мережах змінного струму з частотою 0,050 кілогерц;
• гранична сила струму при замиканні накоротко на одну секунду 5230 ампер;
• маса 1 метра провідника 2600 грамів;
• зовнішній діаметр виробу 33 міліметри;
• товщина ізоляції 1,3 міліметра.

Струмові навантаження, види напруги і опір різних елементів конструкції кабелю вказані в таблицях нижче.



Струмові навантаження наведені для трифазної системи, при підключенні 4 жив до фаз сила струму знижується згідно коефіцієнту 0.93.


• кліматичне виконання УХЛ1 за стандартом ГОСТ 15150-69 (використовують у холодному і помірному макроклимате на вулиці під впливом навколишнього середовища);
• рабочая температура окружающей среды от -50ºС до +50ºС;
• относительная влажность воздуха не более 98% (понимается отсутствие конденсата);
• монтаж изделия при температуре менее -15ºС допускается после прогрева в тёплом помещении в течение 1 суток;
• минимальный изгиб составляет 247,5 мм (7,5 внешних диаметров);
• длительность эксплуатации изделия 30 лет;
• гарантийный срок пять лет.

Предельно допустимое нагревание медной жилы:

• номинальным током +70ºС;
• током короткого замыкания +160ºС (4 секунды);
• током перегрузки +80ºС (8 часов в сутки и 1000 за все время работы).
