Розшифрування дроту ПВС:

Елементи конструкції дроту ПВС:

Сфера застосування дроту ПВС:

Технічні характеристики дроту ПВС:

- Кліматичне виконання дротів УХЛ і Т, категорія розміщення 4 за ГОСТ 15150-69
― Діапазон температур експлуатації дротів виконання У: від -40°до +40 °C
― Діапазон температур експлуатації дротів інших виконань: від -25°до +40 °C
― Максимальна температура струмопровідної жили під час експлуатації: +70°С
― Дроти після витримки у воді за температури (20±5) °C упродовж 1 год мають витримати випробування змінною напругою 2000 В частоти 50 Гц упродовж 15 хв.
― Дроти не поширюють горіння під час одиночного прокладання

• Вага, кг: 86.609
• Діаметр, мм: 7.2
• Переріз, мм²: 1

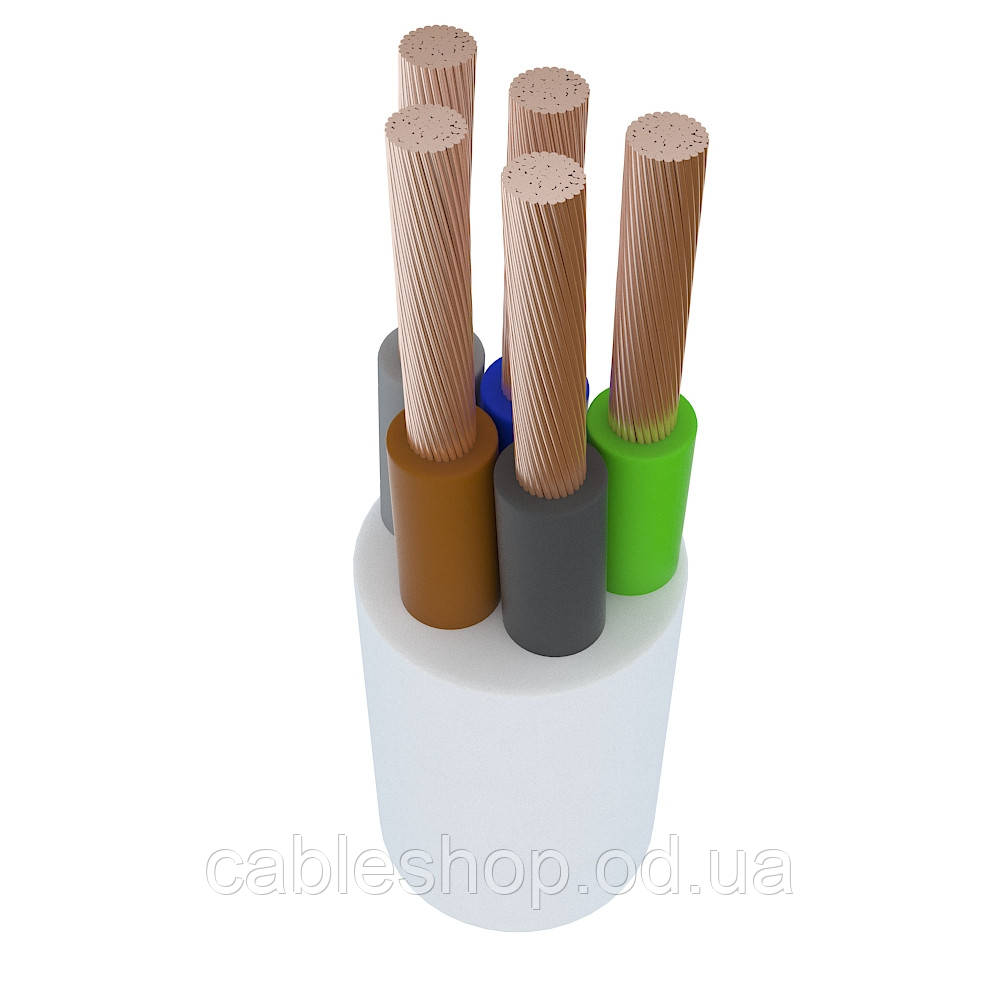

Дроти ПВС використовуються в більшості побутових приладів, використовуваних населенням: холодильники, пральні машини, мікрохвильові печі, праски тощо; у скрученому вигляді — у навушниках, фенах та ін.; у засобах малої механізації для садівників і городників та . схожих машинах і приладах; на їх основі виробляють подовжувальні шнури різних довжин на напругу до 380 вольтів. дріт використовують для прокладання в різних будівлях і приміщеннях, де можливий частий вигин і зміна напрямку. Вибір кількості дротів і переріз його жив у кабелі ПВС залежить від типу застосовуваного електричного пристрою та його споживаної потужності. З огляду на цю потужність, і розраховують мінімально необхідний переріз жил. Для приладів, пристроїв і механізмів, що потребують заземлення і розрахованих на напругу змінного струму 220 або 380 вольтів, використовують дріт із трьома або чотирма жилами. Водночас один із жил кабелю використовується як заземлювальна жила. У промисловості також застосовуються дроти з чотирма жилами та з відповідним перерізом. Конструкція дроту ПВС Дріт ПВСЖили дротів ПВС виготовляються з мідного м'якого дроту без покриття або з покриттям лугів. У супутній документації з житловими дротами, що мають лудження, до марки дроту додається буква «л». Кожен із провідників, що складається з певної кількості дротів відповідного діаметра (січення), скручується в пучок і обволікається полівінілхлоридною ізоляцією. Потім, залежно від типу кабелю, певну кількість ізольованих дротів покриваються другим шаром ізоляції (з можливим скручуванням дротів). Водночас відбувається обов'язкове заповнення проміжків між дротами. Дроти з п'ятьма жилами, покриті ізоляцією, можуть бути скручені навколо осердя. Якісно та технологічно правильно виготовлене ізольоване, дає змогу під час оброблення дротів для під'єднання, уникати слипання, а отже, і відриву внутрішньої ізоляції від жили. Розділені кінці жил дроту, перед під'єднанням, необхідно залудити, для забезпечення кращого контакту.

Дроти ПВС випускають таких перерізів жил (у міліметрах квадратних) за кількості дротів у кабелі: 2 і 3 шт.: 0,75; 1; 1,5; 2,5; 4; 6; 4 і 5 шт.: 0,75; 1,5; 2,5; 4; 6; 10; 16;

Характеристики Дріт має високі характеристики під час деформацій вигину та, під час експлуатації переносить не менш ніж 30 тисяч перегинів. Температура, за якої кабель має високі показники під час його використання, є в межах від мінус 25 градусів до плюс 40 градусів Цельсія. Водночас максимальне нагрівання жили проводу не має перевищувати плюс 65 град. Цельсія. Під час випробування ізоляція дротів у кабелі має витримувати 2 тисячі вольтів змінного струму. Ізоляція кабелю не підтримує горіння й стійка до пліснявих грибків. Під час прокладання кабелю, промислового призначення, радіус вигину не має бути меншим за 40 міліметрів. Випускається довжина кабелю — не менш ніж 10 метрів. Кабель доставляють у бухтах або намотаним на барабани (залежно від перерізу). Мінімальний термін експлуатації кабелю ПВС становить у промислових умовах — не менш ніж 6 років, а в побуті — не менш ніж 10 років. За ГОСТ 15150 кабель ПВС відповідає кліматичному виконанню У, Т, УХЛ, категорій 1, 2, 3; 4 і 4 відповідно. У побуті (квартирах, офісах та ін.), за невеликих навантажень, найбільше застосування має дріт перерізом 0,75 міліметра.
