Кабель АВВГнг 2х4

КАБЕЛЬ СИЛОВИЙ БЕЗ ЗАХИСНОГО
ПОКРИВУ, ЩО НЕ ПОШИРЮЄ
ГОРІННЯ, З НИЗЬКИМ ГАЗОДЫМОВЫДЕЛЕНИЕМ.
ТУ У 3.67-00217099.3-94

Область застосування: Кабелі АВВГнг-LS призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1 кв частоти 50 Гц. Кабелі застосовують на об'єктах, де потрібна нерозповсюдження горіння при груповій прокладці і низьке виділення диму та корозійно-активних газів при горінні і тління. Прокладання і експлуатація ― на повітрі при відсутності небезпеки механічних ушкоджень, а також у грунті (траншеях) з низькою корозійною активністю без дії розтягуючих зусиль.

Зарубіжні аналоги:
NAHMH.

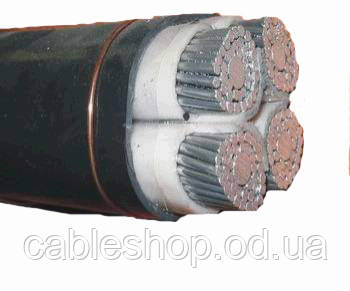

Конструкція АВВГнг-LS:

1 - Струмопровідна жила: алюмінієва, ― скручена або однодротяна.
2 - Ізоляція: полівінілхлоридний пластикат
зниженої пожежонебезпеки ППІ 30-35.
3 - Оболонка: полівінілхлоридний пластикат
зниженої пожежонебезпеки ППО 30-30.

Опис АВВГнгLS:
Кабель з алюмінієвими однопроволочние (ож) або багатодротовими жилами, ізольованими полівінілхлоридним пластикатом зниженої пожежонебезпеки, скрученими між собою (крім одножильного виконання), в загальній полівінілхлоридної оболонці зниженої пожежонебезпеки. Оболонка в багатожильних кабелях повторює форму скручених жив. Кабелі з перерізом жил від 2,5 до 120 мм2 мають однопроволочную конструкцію жив.
На вимогу споживача кабелі з перерізом жил від 16 до 120 мм2могут бути виготовлені в многопроволочномисполнении.
Індекс LS («Low Smoke») в перекладі з англ.- «Низький Дим» (нд).

Основні технічні характеристики: Номінальна напруга 660 В, 1000 Ст. Випробувальну напругу змінного струму частоти 50 Гц протягом 10 хв.:

- 3000 для кабелі на номінальну напругу 660 В; ― 3500 для кабелі на номінальну напругу 1000 В; Кабелі повинні експлуатуватися в стаціонарному стані при температурі навколишнього середовища від мінус 50С до плюс 50 С, відносній вологості повітря до 98% при температурі до 35С.
Температура, при якій проводиться монтаж кабелів – не нижче мінус 15С (без попереднього підігріву).
Радіус вигину при монтажі – не менше 10 зовнішніх діаметрів кабелю (для одножильних кабелів) і не менше 7,5 зовнішніх діаметрів
кабелю (для багатожильних кабелів).
Максимальна напруга трифазної електричної мережі, на яких можуть експлуатуватися кабелі:
0,72 кВ – для кабелів АВВГ нг-LS на номінальну напругу 0,66 кВ;
1,2 кВ – для кабелів на номінальну напругу 1 кВ
Тривало допустима температура нагріву жив при експлуатації не повинна перевищувати 70С;
Максимально допустима температура нагріву жил при короткому замиканні тривалістю не більше 4 с не повинна перевищувати 160С.
Допустима температура нагріву жил кабелів в аварійному режимі тривалістю не більше 8ч на добу і не більше 1000ч за термін служби не повинна перевищувати 80С.
Кількість жил в кабелі: 1, 2, 3, 4 і 5.
Двожильні та трьохжильні кабелі мають всі жили однакового перерізу. Четырехжильные і пятижильные кабелі мають всі жили
однакового перерізу або одну жилу меншого перерізу.
Кабелі АВВГ-LS не поширюють горіння при прокладці в пучках.
Будівельна довжина кабелів.
Номінальний переріз основних жил, мм2.
― при постачанні в бухтах будівельна довжина кабелів повинна бути не менше 150 м
Маркування: ізольовані жили маркуються цифрами 0,1,2,3 і 4
або кольором, відмінним один від одного. Відстань між цифрами – не більше 35 мм.
Упаковка: бухти , бухти увезення на піддоні, барабани.
Гарантійний термін: 5 років з дня введення в експлуатацію.
Термін служби кабелів – 25 років.
