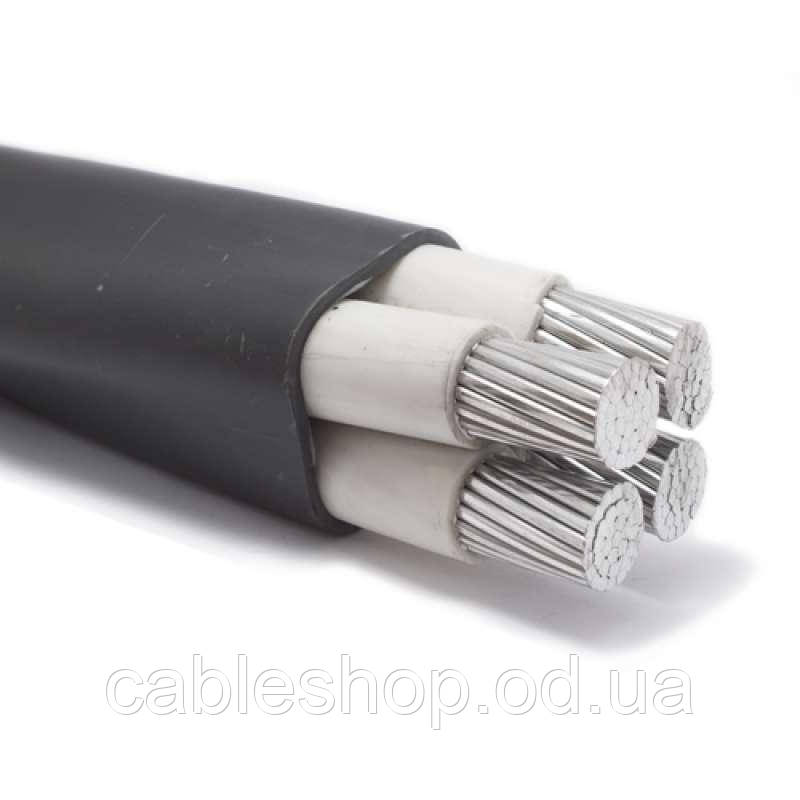

АВВГ 4х25

КАБЕЛЬ СИЛОВИЙ БЕЗ ЗАХИСНОГО
ПОКРИВУ, ЩО НЕ ПОШИРЮЄ
ГОРІННЯ, З НИЗЬКИМ ГАЗОДЫМОВЫДЕЛЕНИЕМ.
ТУ У 3.67-00217099.3-94

Область застосування: Кабелі АВВГнг-LS призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1 кв частоти 50 Гц. Кабелі застосовують на об'єктах, де потрібна нерозповсюдження горіння при груповій прокладці і низьке виділення диму та корозійно-активних газів при горінні і тління. Прокладання і експлуатація ― на повітрі при відсутності небезпеки механічних ушкоджень, а також у грунті (траншеях) з низькою корозійною активністю без дії розтягуючих зусиль.

Зарубіжні аналоги:
NAHMH.

Конструкція АВВГнг-LS:

1 - Струмопровідна жила: алюмінієва, ― скручена або однодротяна.
2 - Ізоляція: полівінілхлоридний пластикат
зниженої пожежонебезпеки ППІ 30-35.
3 - Оболонка: полівінілхлоридний пластикат
зниженої пожежонебезпеки ППО 30-30.

Опис АВВГнгLS:
Кабель з алюмінієвими однопроволочние (ож) або багатодротовими жилами, ізольованими полівінілхлоридним пластикатом зниженої пожежонебезпеки, скрученими між собою (крім одножильного виконання), в загальній полівінілхлоридної оболонці зниженої пожежонебезпеки. Оболонка в багатожильних кабелях повторює форму скручених жив. Кабелі з перерізом жил від 2,5 до 120 мм2 мають однопроволочную конструкцію жив.
На вимогу споживача кабелі з перерізом жил від 16 до 120 мм2могут бути виготовлені в многопроволочномисполнении.
Індекс LS («Low Smoke») в перекладі з англ.- «Низький Дим» (нд).

Основні технічні характеристики: Номінальна напруга 660 В, 1000 Ст. Випробувальну напругу змінного струму частоти 50 Гц протягом 10 хв.:

- 3000 В для кабеля на номинальное напряжение 660 В; ― 3500 В для кабеля на номинальное напряжение 1000 В; Кабели должны эксплуатироваться в стационарном состоянии при температуре окружающей среды от минус 50С до плюс 50С, относительной влажности воздуха до 98% при температуре до 35С.
Температура, при которой производится монтаж кабелей – не ниже минус 15С (без предварительного подогрева).
Радиус изгиба при монтаже – не менее 10 наружных диаметров кабеля (для одножильных кабелей) и не менее 7,5 наружных диаметров
кабеля (для многожильных кабелей).
Максимальное напряжение трехфазной электрической сети, на которых могут эксплуатироваться кабели:
0,72 кВ – для кабелей АВВГ нг-LS на номинальное напряжение 0,66 кВ;
1,2 кВ – для кабелей на номинальное напряжение 1 кВ
Длительно ― допустимая температура нагрева жил при эксплуатации не должна превышать 70С;
Максимально допустимая температура нагрева жил при коротком замыкании продолжительностью не более 4 с не должна превышать 160С.
Допустимая температура нагрева жил кабелей в аварийном режиме продолжительностью не более 8ч в сутки и не более 1000ч за срок службы не должна превышать 80С.
Количество жил в кабеле: 1, 2, 3, 4 и 5.
Двухжильные и трехжильные кабели имеют все жилы одинакового сечения. Четырехжильные и пятижильные кабели имеют все жилы
одинакового сечения или одну жилу меньшего сечения.
Кабели АВВГ-LS не распространяют горение при прокладке в пучках.
Строительная длина кабелей.
Номинальное сечение основных жил, мм2.
― при поставке в бухтах строительная длина кабелей должна быть не менее 150 м
Маркировка: изолированные жилы маркируются цифрами 0,1,2,3 и 4
или цветом, отличным друг от друга. Расстояние между цифрами – не более 35 мм.
Упаковка: бухти , бухти увезення на піддоні, барабани.
Гарантійний термін: 5 років з дня введення в експлуатацію.
Термін служби кабелів – 25 років.
