Кабель силовий ВВГнг-LS 5*2,5 (5кл.) ПАТ"ОДЕСКАБЕЛЬ"

Кабель ВВГнг-LS 5*2,5 (5кл.) 0,66кВ. ТУ У 31.3-05758730-024-2002 ПАТ "ОДЕСКАБЕЛЬ"

Кабель силовий із мідними струмопровідними жилами СПЖ. 5-го класу гнучкості , з ізоляцією із ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату зниженої горючості та низьким димогазовиділеням

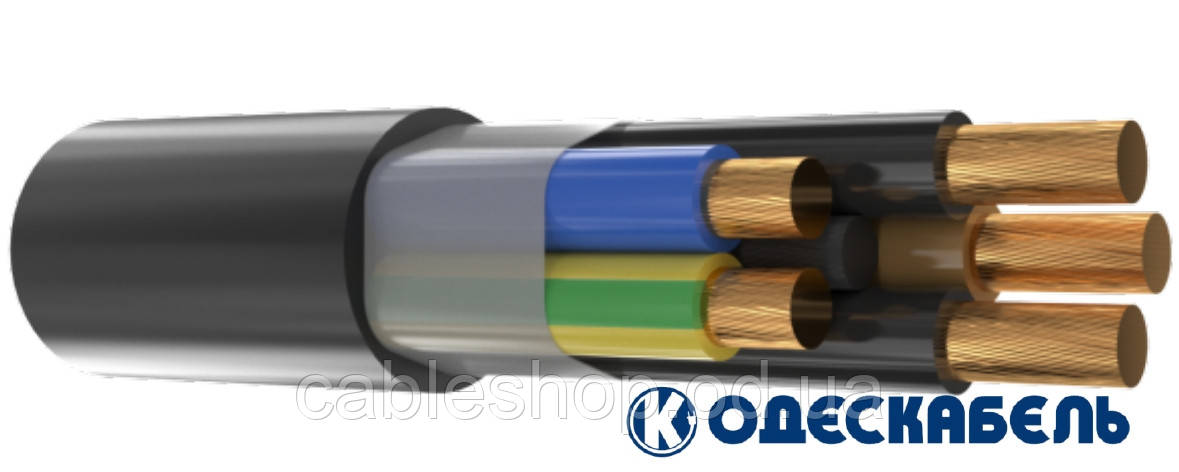

Конструкція:

• 1. Мідна багатодротова (5-го класу гнучкості згідно ДСТУ EN 60228 (IEC 60228)) струмопровідна жила,
• 2. Ізоляція з полівінілхлоридного пластикату ПВХ.
• 3.Центральний сердечник-круглий з полівінілхлоридного пластикату.
• 4. Роздільний шар із  плівки (ПЕТ) (допускається відсутність).
• 5. Оболонка з полівінілхлоридного пластикату (ПВХ) зниженої горючості та низьким димогазовиділеням

Сфера застосування:

   Кабель силовий із мідними жилами, з ізоляцією й оболонкою з полівінілхлоридного пластикату призначений для фіксованого монтажу силових ланцюгів на номінальну змінну напругу 660 або 1000 В частотою 50 Гц. Кабелі призначені для прокладки в сухих та вологих виробничих приміщеннях, на естакадах, в блоках, а також для прокладки на відкритому повітрі, в умовах де потрібна нерозповсюдження горіння кабелів при прокладці у пучках.

Кабель ВВГнг-LS застосовується :

• Для монтажу в повітрі за відсутності небезпеки механічних ушкоджень під час експлуатації
• Для монтажу в пожежонебезпечних приміщеннях
• Для монтажу у вибухонебезпечних зонах класу B-Iб, B-Ig, В-II, В-IIa
• Для монтажу групових освітлювальних мереж у вибухонебезпечних зонах класса В-Ia
• Для монтажу вертикальних, похилих і горизонтальних кабельних ліній (трас)
• Для монтажу у місцях, схильних до вібрації.
• Для монтажу в сухих або сирих приміщеннях (тунелях), каналах, кабельних напівповерхах, шахтах, колекторах, виробничих приміщеннях, частково затоплюваних спорудах при наявності середовища зі слабкою, середньою і високою корозійною активністю
• Кабель може  використовуватися на атомних електростанціях

   Класифікаційне позначення кабелю на вимогу пожежної безпеки ВВГнг-LS – ПБ120110000 .Допустимий нагрів струмопровідних жил в аварійному режимі не має перевищувати +80 °C і тривалість роботи в аварійному режимі не має бути понад 8 часів на добу, але не більш ніж 1000 год.

Розшифрування кабеля ВВГнг-LS

• В - (вініл) — ізоляція за жилою з полівінілхлоридного пластикату.
• В - (вініл) — оболонка з полівінілхлоридного пластикату (ПВХ)
• Г -(голий)— оболонка без захисного покриву (броні)
• нг - оболонка полівінілхлоридний пластикат зниженої горючості
• LS -(Low Smoke) пластикат із низьким диму газовиділенням.
• 5кл. - струмопровідна жила   5-го классу гнучкості

Варіанти виконання:

За ступенем гнучкості, і складу зовнішньої ізоляції.

•     ВВГнг-LS (ож.)— для фіксованого монтажу; із зовнішньою оболонкою з ПВХ пластикату зниженої горючості та низьким димогазовиділеням.
•     ВВГнг-LS (5кл.) — для ділянок, де можливі вигини; (токопровідна жила — багатодротова,5 класу гнучкості) ПВХ пластикат зниженої горючості та низьким димогазовиділеням.
•     ВВГнг (ож.)  — для фіксованого монтажу; із зовнішньою оболонкою з ПВХ пластикату зниженої горючості
•     ВВГ (ож.) — для фіксованого монтажу.

Відповідність вимогам:

• ТУ У 31.3-05758730-024-2002;
• ДСТУ EN 60228;
• ДСТУ IEC 60502.

Зарубіжні аналоги:

•  NYY,
• NYY-J,
• NYY-O,
• NAYY-O,
• NY2Y.

Переваги ВВГнг-LS:
