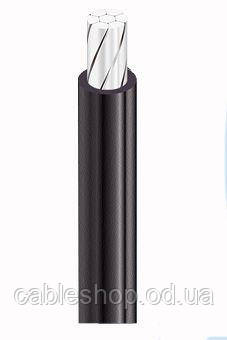

СІП-3 1х70 20кВ
72 ₴/м
Мінімальна сума замовлення на сайті — 1000 грн
- В наявності
СІП-3 1х70 20кВВ наявності
72 ₴/м
+380 (96) 790-85-58
Ольга- +380 (97) 285-73-73Сергій
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Провід СІП-3 призначений для передачі електроенергії в повітряних лініях електропередачі і відгалужень до вводів в житлові будинки і господарські споруди.
Контструкція проводу СІП-3:
1. Струмопровідна жила скручена з круглих дротів з алюмінієвого сплаву, ущільнена, має круглу форму. Число дротів у струмопровідній жилі, її зовнішній діаметр і електричне опір вказані в таблиці:
2. Ізоляція — запресована з светостабілізірованного зшитого поліетилену чорного кольору. Номінальна товщина ізоляції захищених проводів на наминальное напруга 10-20 кВ — 2,3 мм, на номінальну напругу 35 кВ ― 3,5 мм. Нижнє граничне відхилення від номінальної товщини ізоляції — (0,1 + 0,1 х бн] мм, де бн ― номінальна товщина ізоляції. Верхнє граничне відхилення не нормується.
Технічні характеристики проводу СІП-3:
Робоча напруга (змінного струму частотою 50 Гц): до 20кВ
Температура навколишнього середовища при експлуатації: від -50°С до +50°С
Дроти можуть бути прокладені без попереднього підігріву при температурі: не нижче -20°С
Допустима температура нагріву струмопровідних жил проводів:
- Нормальний режим: 90°С
- Режим перевантаження (до 8 годин на добу): 130°С
- Коротке замикання з протіканням струму КЗ до 5 секунд: 250°З
-Термін служби проводу — не менше 40 років
Переваги проводу СІП-3:
-Висока надійність, як наслідок: забезпечується безперебійність (в проводах СІП-3 не виникає коротке замикання через схлестывания фазних провідників, випадкових перекриттів тощо);
-Досить швидкий ремонт при виникненні несправностей (аварій), як наслідок: зниження експлуатаційних витрат;
-Зменшення ширини просіки при будівництві;
-Проводу СІП-3 не покриваються снігом або льодом в зимовий час експлуатації;
-Проводу СІП-3 сприяють зниженню енергетичних втрат у лініях передач;
-Провід СІП 3 дає значне зменшення габаритних характеристик підвіски, що забезпечує економію матеріалу для опор;
-Зменшення витрат на експлуатацію проводу в результаті відсутності необхідності постійної розчищення трас і зменшення кількості аварійних робіт.
Допустимі струмові навантаження проводів СІП-3:
|
Переріз жили, мм2
|
Допустимий струм навантаження, А, не більше
|
|
|
20 кВ
|
35 кВ
|
|
|
СІП-3 1х25
|
160
|
175
|
|
СІП-3 1х35
|
200
|
220
|
|
СІП-3 1х50
|
245
|
270
|
|
СІП-3 1х70
|
310
|
340
|
|
СІП-3 1х95
|
370
|
400
|
|
СІП-3 1х120
|
430
|
460
|
|
СІП-3 1х150
|
560
|
580
|
|
СІП-3 1х185
|
600
|
620
|
|
СІП-3 1х240
|
785
|
800
|
|
Переріз жили, мм2
|
Максимальний зовнішній діаметр проводу, мм
|
Маса 1 км проводу, кг
|
||
|
20 кВ
|
35 кВ
|
20кВ
|
35кВ
|
|
|
СІП-3 1х25
|
10,7
|
13,1
|
128
|
173
|
|
СІП-3 1х35
|
11,7
|
14,1
|
162
|
211
|
|
СІП-3 1х50
|
13,0
|
15,4
|
212
|
265
|
|
СІП-3 1х70
|
14,6
|
17,0
|
277
|
337
|
|
СІП-3 1х95
|
16,3
|
18,7
|
357
|
423
|
|
СІП-3 1х120
|
17,7
|
20,1
|
435
|
506
|
|
СІП-3 1х150
|
19,1
|
21,5
|
526
|
603
|
|
СІП-3 1х185
|
20,8
|
23,2
|
633
|
715
|
|
СІП-3 1х240
|
23,1
|
25,5
|
798
|
889
|
Характеристики
| Основні | |
|---|---|
| Виробник | Одескабель |
| Країна виробник | Україна |
| Тип дроту | Силовий |
| Конструкція кабелю | Жорстка |
| Упаковка | Бухта |
| Конструктивні особливості | |
| Кількість жил | 1 |
| Перетин жили | 70 кв.мм |
| Наявність ізоляції | Так |
| Форма перерізу | Кругла |
Інформація для замовлення
- Ціна: 72 ₴/м
