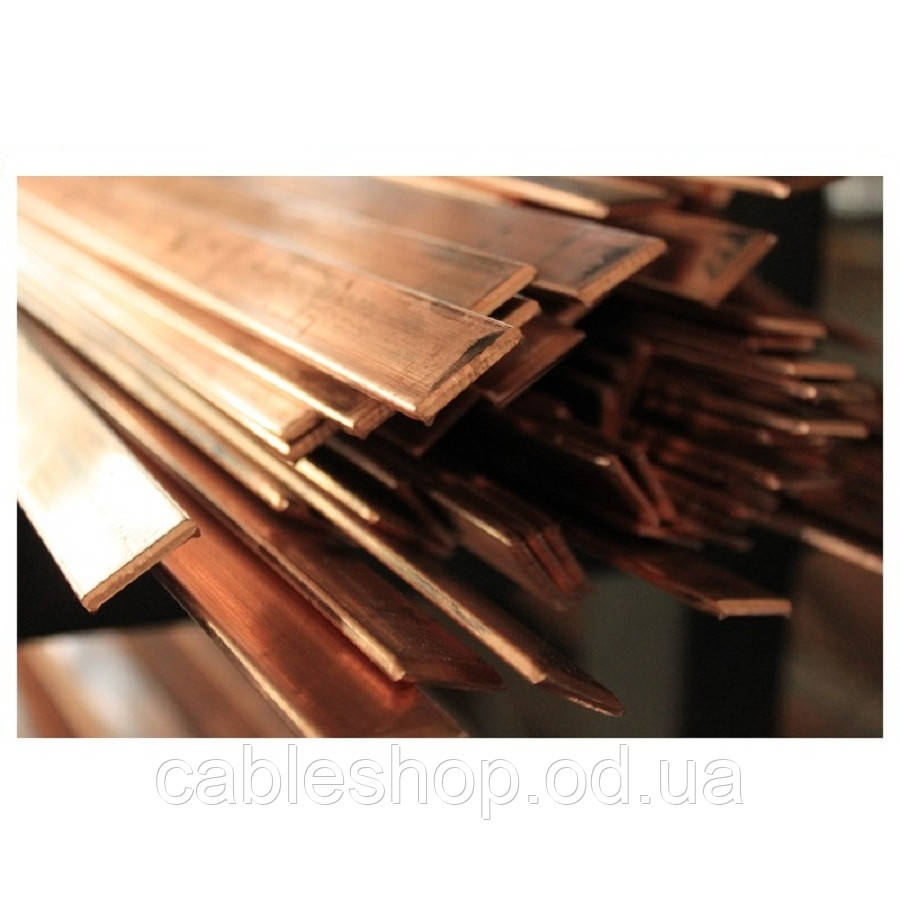

Мідна шина 3х40

Мідні шини – це провідники струмів великої величини (більше 150 А).

Мідні шини
Шина мідна струмопровідна – це необхідний елемент для розподілу і передачі електроенергії в будь-яких системах автоматизації, розподільних силових установках на виробництві, трансформаторних підстанціях, та інших системах електроживлення, а так само у вологому і корозійному середовищі (застосовуються в суднобудуванні, авіабудуванні, в космонавтиці).

Мідні шини бувають різні за типом і застосування. Використовуються такі мідні шини як: гнучкі шини, плетені шини, гнучкі мідні шини в ізоляції, суцільні мідні шини, плетені ізольовані мідні шини, шини заземлення, шини перфоровані, плетені шини круглого перерізу.

Всі мідні шини призначені для легкого і зручного монтажу / демонтажу в силових і розподільних установках. Всі мідні шини легко приймають будь-яку форму чим і пришвидшують роботу монтажника і надають естетичний зовнішній вигляд зібраної силовій установці. Мідні шини є гарною заміною проводів, не вимагають обтискних клем (в окремих варіантах), менший розтин порівняно з кабелем на один і той же
струм і володіють не меншою надійністю і безпекою.
Типи і застосування мідних шин:
Гнучкі мідні ізольовані шини застосовуються в основному для з'єднання між розподільними шинами і размыкающими пристроями. Ізоляція виконана з високоякісного ПВХ матеріалу з високим електричним опором, однаковою товщиною ізоляції по всій довжині, не містить галогенів і не розповсюджує горіння. Самі мідні пластини виконані з високоякісної електротехнічної міді з вмістом не менш 99% (в окремих випадках мідь проходить процес відпалу). Використовується при температурах від -55С до +280С і максимальним робочому напрузі до 1000В.

Мідна шина жорстка – це елемент альтернативний кабелю. Застосовується в різних низьковольтних і високовольтних мережах. Її перевагою є простота і зручність конструкції, можливості швидкого монтажу / демонтажу, і не вимагає додаткового технічного обслуговування. Так само випускаються мідні шини з підвищеною безпекою для вологих приміщень і приміщень з активної хімічної середовищем і стійкими до атмосферних опадів.

Плетені мідні шини – такі шини виготовляються шляхом набору мідних смуг товщиною від 0,2 мм до 1 мм. і кінцевої запресовування і дифузійної зварки що забезпечує однорідність матеріалу в місцях з'єднання і не викликають теплових втрат в місцях з'єднання. Дані шини є сверхгибкими і встановлюються в місцях з підвищеною вібрацією і добре підходять для прокладки трансформаторних мостів. Зазвичай використовується луджена електролітична мідь, в окремих випадках посріблена мідь.

Суцільні і перфоровані мідні шини – застосовуються в основному в електричних розподільних шафах. За рахунок своєї конструктивності вони прискорюють процес проектування і монтажу.

Те ж саме і з шинами заземлення. Вони застосовуються для загального заземлення в розподільних шафах, шафах автоматики, а так само для систем блискавкозахисту які застосовуються для приватних котеджів, об'єктів систем телекомунікацій, житлових будинків.Мідні шини – це провідники струмів великої величини (більше 150 А). Шина мідна має відмінні механічні властивості і володіє високою електричною провідністю. Основне їх застосування ― виготовлення струмопроводів і шинопроводів, розподільних пристроїв і шинних збірок. Ще мідні шини застосовуються в процесі перекриття дахів будівель мідним листом або як декоративний виріб.
Мы производим медные шины самого высокого качества, в полном соответствии с существующими нормами и техническими условиями.
Нормативные документы:
ТУ У 14-00195452.027-99 – Профили латунные марок Л63, ЛС59-1 и медные прессованные, тянутые. Технические условия.
ТУ У 27.4-00195452-015-2003 Трубы, прутки, ленты и листы из специальных марок меди. Технические условия.
DIN EN 13601:2002 – Медь и медные сплавы. Прутки и проволока из меди для применения в электротехнике.
Марка: М1 с хим. составом по ГОСТ 859-2001 (ДСТУ ГОСТ 859:2003)
E-Cu57 по ТУ У 27.4-00195452-015-2003
Назначение: профили предназначены для применения в электротехнике.
Толщина – от 5 мм до 10 мм*
Ширина – от 10 мм до 120 мм*
Длина – от 1500 мм до 6000 мм*
Геометрические размеры и длину профилей согласовывают с потребителем при заказе.
У нас вы всегда сможете купить шины медные по доступной цене и отличного качества. Мы ценим ваше доверие и настроены на долгое взаимовыгодное сотрудничество!

Ассортимент шин по сечению:
