Кабельні муфти
Муфти кабельні ― це електротехнічні вироби, що дають можливість створювати якісне з'єднання та обробляння кінців кабелів, забезпечуючи повну герметизацію сполук з хорошими ізоляційними властивостями. Такі сполуки мають механічну міцність, еластичність, стійкість до впливу навколишнього середовища, ультрафіолетового випромінювання і хімічних впливів. Використовуються для з'єднання кабелів в єдину лінію, для підведення їх до ліній електропередач і електричних установок, для відгалужень від основних ліній, для відновлення механічної та електричної цілісності кабельних мереж. Застосовуються для з'єднання різних видів кабелів (алюмінієві, мідні, екрановані, з пластмасовою, гумовою або паперовою ізоляцією) на напругу від 1 кВ до 35 кВ.

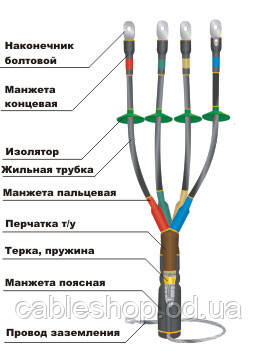

На сьогоднішній день в основному використовуються термонасадкові муфти. Основні компоненти цих муфт ― термонасадкові матеріали, які мають здатність до усадки при певному нагріванні. Внутрішня поверхня усаживаемых матеріалів покрита термоплавким герметиком, який при нагріванні плавиться і заповнює порожнечі. Широкий діапазон усадки окремих компонентів дає можливість використовувати муфти одного типорозміру для декількох типів кабелів з різними перерізами жил. Такі переваги термоусаджуваних муфт, як компактна упаковка, не великий розмір, універсальність, простота і зручність в монтажі, міцність з'єднання та стійкість до різних впливів навколишнього середовища, зробили їх більш переважними перед іншими видами муфт. В даний час вони здатні замінити майже всі групи кабельних муфт.
З'єднувальні муфти
Муфта з'єднувальна призначена для з'єднання одножильних і багатожильних силових кабелів з паперовою просоченою, пластмасовою та гумовою ізоляцією на напругу до 35 кВ, в кабельну лінію. Ці муфти для кабелю розраховані на використання в температурних межах від -50°С до 50°С і при вологості повітря не перевищує 98%.
Для правильного вибору кабельної сполучної муфти необхідно знати такі характеристики:
- робоча напруга, на яке розрахований кабель
- специфіка ізоляції кабелю та його тип
- кількість жил кабелю і їх перетин
- умови установки муфти (всередині приміщення чи ззовні, у грунті або на повітрі).
Деталі в конструкції сполучної муфти, їх кількість і різновид, зависитя від частоти і робочої напруги, кількості жил і інших конструктивних особливостей кабелю.
Основний матеріал кабельних термоусаджуваних муфт – високотехнологічні термо - і світлостабілізовані полімерні композиції, що забезпечують еластичність, міцність і тривалу експлуатаційну надійність муфт. Електричні властивості матеріалів, з яких виготовлені кабельні муфти термонасадкові, можуть істотно відрізнятися один від одного.
Монтаж муфт здійснюється методом термоусаживания. Термонасадкові деталі нагріваються за допомогою газового пальника або високотемпературного фена. Під впливом температури (120°С-140°С) деталь вмощується (стискається по діаметру) до контакту з ізолюючої поверхнею, витісняє повітря, що заповнює нерівності і раковини. Після охолодження відбувається надійне приклеювання засадженій деталі до елемента кабелю і надійна герметизація внутрішнього об'єму муфти.
Кабельна муфта сполучна перед початком монтажу вимагає попередньої підготовки кабелю. Необхідно зняти броню, покрив, екрани і провідний шар з жив. Схема монтування термоусаживаемой муфти СТп:
- Всідаються жильні трубки
- Стрічка намотується регулятор
- Сідання рукавичок
- Всідаються другі жильні трубки
- Жили з'єднуються болтовими з'єднувачами
- З'єднувачі обертаються пластинами регуляторами
- Всідаються підкладні і, за ними, ізолюючі манжети
- Встановлюються міжфазна перегородка і межфазный заповнювач
- Вмощується термоусаживаемая трубка і обмотується екранної стрічкою
- Закріплюється провід заземлення
- Намотується стрічка герметик
- Вмощується зовнішня трубка (кожух)
У нас ви можете придбати термонасадкові з'єднувальні муфти для одножильних і багатожильних кабелів:
- Термонасадкові з'єднувальні муфти для багатожильних кабелів (СТп): СТп-1М, СТп-1, СТп-2, СТп-3, СТп-4М, СтпМ-4, СтпМ-5, СтпМ-6, СТп-7М, СтпТ-7, СтпТ-8, СтпТ-9
- Термонасадкові з'єднувальні муфти для багатожильних кабелів з паперовою ізоляцією на напругу 6-10 кВ (СТпМ): СтпМ-7, СтпМ-8, СтпМ-9
- Ремонтні термонасадкові з'єднувальні муфти для багатожильних кабелів з паперовою ізоляцією на напругу 6-10 кВ (СтпМР): СтпМР-7, СтпМР-8, СтпМР-9
- Перехідні термонасадкові муфти для з'єднання багатожильного кабелю з паперовою ізоляцією з одножильными кабелі з пластмасовою ізоляцією на напругу 6-10 кВ (СтпП): СтпП-7, СтпП-8, СтпП-9
- Термонасадкові з'єднувальні муфти для багатожильних кабелів з пластмасовою ізоляцією: 1ПСТп-1М, 1ПСТп-1(2,3), 1ПСТп-4М, 1ПСТп-4 (5,6), 1ПСТпБ –4М, 1ПСТпБ – 4(5,6)
- Термонасадкові з'єднувальні муфти для одножильних кабелів з пластмасовою ізоляцією: 1ПСТп0-1М, 1ПСТп0-1(2,3,4,5), 10ПСТп0-1М, 10ПСТп0-1(2,3,4,5), 35ПСТп0-1М, 35ПСТп0-1(2,3,4,5)
