Кабельні муфти
Муфти кабельні ― це електротехнічні вироби, що дають можливість створювати якісне з'єднання та обробляння кінців кабелів, забезпечуючи повну герметизацію сполук з хорошими ізоляційними властивостями. Такі сполуки мають механічну міцність, еластичність, стійкість до впливу навколишнього середовища, ультрафіолетового випромінювання і хімічних впливів. Використовуються для з'єднання кабелів в єдину лінію, для підведення їх до ліній електропередач і електричних установок, для відгалужень від основних ліній, для відновлення механічної та електричної цілісності кабельних мереж. Застосовуються для з'єднання різних видів кабелів (алюмінієві, мідні, екрановані, з пластмасовою, гумовою або паперовою ізоляцією) на напругу від 1 кВ до 35 кВ.
Сполучні термонасадкові муфти призначені для з'єднання силових кабелів До 1 кВ Кінцеві для кабелів з паперовою ізоляцією на напругу до 1 кВ Описа
Сполучні термонасадкові муфти призначені для з'єднання силових кабелів
До 1 кВ
Кінцеві для кабелів з паперовою ізоляцією на напругу до 1 кВ
Опис
Кінцеві муфти внутрішньої і зовнішньої установки для 3-х і 4-х жильних кабелів з просоченою паперовою ізоляцією на напругу до 1 кВ.
Кабель
Муфти призначені для установки на кабелі з просоченою паперовою ізоляцією на напругу до 1кВ, наприклад, ААШв, АСБ, ЦАСБ, АСБГ, АСБ2л та ін.
Конструкція

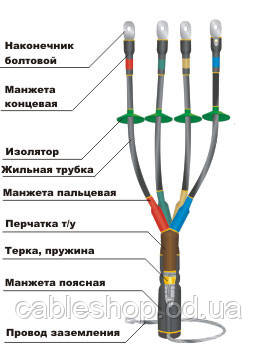

Всі термонасадкові матеріали, що входять до складу муфт мають стійкість до ультрафіолетового випромінювання сонця і погодних умов. Область приєднання дроту заземлення до оболонці і броні кабелю ізолюється термоусаживаемой трубкою. На оброблені жили кабелю встановлюються термонасадкові трубки. Корінець оброблення кабелю ізолюється термоусаживаемой рукавичкою. Область з'єднання наконечників і кінців ізоляції жив герметизуються термоусаживаемыми трубками. Конструкція муфти може мати паянную (комплект пайки) або не паянную (роликовий
пружина) систему приєднання дроту заземлення.
Розшифровка позначення муфти
Кінцеві для кабелів з пластмасовою ізоляцією на напругу до 1 кВ
Опис
Кінцеві муфти внутрішньої, зовнішньої установки дпр. 3-х, 4-х та 5-х жильних кабелів з пластмасовою ізоляцією з бронею або без броні на напругу 1кВ
Кабель.
Муфти призначені для установки на кабелі із пластмасовою ізоляцією з бронею або без броні на напругу до 1кВ, наприклад, АВВГ, ВВГ, АПВГ, ПвВГ. АВБбШв, ВВГнг-13 та ін.
Конструкція.
Всі термонасадкові матеріали, що входять до складу муфт мають стійкість до ультрафіолетового випромінювання сонця і погодних умов. Корінець оброблення кабелю і область приєднання дроту заземлення до броні ізолюється термоусаживаемой рукавичкою. Для муфт зовнішньої установки на оброблені жили кабелю додатково встановлюються термонасадкові трубки. Область з'єднання наконечників і кінців ізоляції жив герметизуються термоусаживаемыми трубками. Конструкція муфти має не паянную (роликовий пружина) систему приєднання дроту заземлення.
Муфти кінцеві для кабелів з пластмасовою ізоляцією на напругу до 1 кВ, які не поширюють горіння:
До 10 кВ
Кінцеві для 3-х жильних кабелів з ізоляцією із зшитого поліетилену на напругу до 10 кВ
Опис
Кінцеві муфти внутрішньої або зовнішньої установки для екранованих 3-х жильних кабелів з ізоляцією із зшитого поліетилену на напругу 10 кВ.
Кабель.
Муфти призначені для установки на кабелі з ізоляцією із зшитого поліетилену на напругу до 10кВ, наприклад, ПвБП, АПвБП, ПвБВ, АПвБВ, АПвБПг та ін.
Конструкція.
Кабель обробляється у відповідності з заданими параметрами. На підставу оброблення кабелю наноситься вологостійкий герметик, після чого на нього укладаються дроту екрану. Поверх дротів екрану наноситься герметик регулятор електричного поля і вмощується термоусаживаемая рукавичка. Дроту екрану кабелю сплітаються разом, утворюючи провідник заземлення. На область зрізу провідного шару намотується герметик – регулятор електричного поля, а поверх герметика вмощується термоусаживаемая трубка (регулятор електричного поля). Вся поверхня разделанных і підготовлених жил кабелю ізолюється термоусаживаемыми трубками. Для муфт внутрішньої і зовнішньої установки використовуються трекингостойкие термонасадкові трубки. Спідниці для збільшення довжини шляху струму витоку зовнішньої ізоляції поставляються з муфтами зовнішньої установки.
Кінцеві для кабелів з паперовою ізоляцією на напругу до 10 кВОпис
Кінцеві муфти внутрішньої і зовнішньої установки для кабелів з просоченою паперовою ізоляцією на напругу до 10 кВ.
Кабель
Муфти призначені для установки на кабелі з просоченою паперовою ізоляцією на напругу до 10кВ, наприклад, ААШв, АСБ, ЦАСБ, АСБГ, АСБ2л, ААБУ та ін.
Конструкція
Всі термонасадкові матеріали, що входять до складу муфт мають стійкість до ультрафіолетового випромінювання сонця і погодних умов. Область приєднання дроту заземлення до оболонці і броні кабелю ізолюється термоусаживаемой трубкою. На оброблені жили кабелю встановлюються маслостойкие термонасадкові трубки. Корінець оброблення кабелю заповнюється мастикою (регулятор напруженості електричного поля) і ізолюється термоусаживаемой рукавичкою. На кінці пальців рукавички встановлюється герметизуюча мастика. На жили встановлюються термонасадкові трубки. Область з'єднання наконечників і кінців ізоляції жив герметизуються термоусаживаемыми трубками. Конструкція муфти може мати паянную (комплект пайки) або непаянную (роликовий пружина) систему приєднання дроту заземлення. Для муфт зовнішньої установки використовуються трекингостойкие термонасадкові трубки.
Концевые для кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ
Описание
Концевые муфты внутренней или наружной установки для экранированных одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ.
Кабель.
Муфты предназначены для установки на одножильные кабели с пластмассовой изоляцией на напряжение 10кВ, например, ПвП, АПвПу, ПвВ, АПвВГ, ХУНАКХ3, АХЕКУСУ,
1М(А)2Х3У и пр.
Конструкция.
Все термоусаживаемые материалы, входящие в состав муфт обладают стойкостью к ультрафиолетовому излучению солнца, и погодным условиям. Проволоки экрана кабеля сплетаются вместе образуя проводник заземления. Область среза проводящего слоя обматывается мастикой (регулятор напряженности электрического поля). На область среза проводящего слоя устанавливаются термоусаживаемая трубка (регулятор напряженности эл. поля) Вся поверхность разделанного и подготовленного конца кабеля изолируется термоусаживаемой трубкой. Для муфт внутрішньої і зовнішньої установки використовується трекингостойкая термоусаживаемая трубка. Спідниця для збільшення довжини шляху струму витоку зовнішньої ізоляції поставляється з муфтами зовнішньої установки.
