АСБл-10 3х95

  • В наявності

1 242 грн

+380 (96) 790-85-58
Ольга
  • +380 (93) 491-59-88
    Ольга
  • +380 (97) 285-73-73
    Сергій
повернення товару протягом 14 днів за домовленістю
АСБл-10 3х95
АСБл-10 3х95В наявності
1 242 грн
+380 (96) 790-85-58
Ольга
  • +380 (93) 491-59-88
    Ольга
  • +380 (97) 285-73-73
    Сергій
Купити

Опис

Опис кабель АСБл

Силовий кабель АСБл — це пристрій, забезпечене шаром спеціальної броні і використовується для передачі і розподілу електроенергії в мережах з постійним або змінним напругою (від 1.6 кВ до 10 кВ), що функціонують при частоті 50 Гц.

Область застосування кабель АСБл

Кабель даного виду створений з метою прокладки не тільки в стандартних умовах (у закритих промислових приміщеннях, по стінах), але також і в землі, при умові наявності або відсутності блукаючих струмів в товщі грунту. Безпека прокладки забезпечується особливою структурою виробу: воно майже не піддається розтягуванню і деформації.

Інформація по придбанню кабель АСБл

Проект «RuCabel» пропонує придбати кабель АСБл за приємними цінами. Для здійснення закупівлі зверніться до наших представників. Товар сертифікований і відповідає всім необхідним нормам якості.

Умови експлуатації кабелю АСБл

Є відмінним варіантом, щоб прокласти комунікації в траншеях і по трасах будь-якого виду: горизонтального і похилого.

Розшифровка кабелю кабель АСБл

Позначення АСБл ілюструє структурний склад кабелю і розшифровується наступним чином:
«А» ― кабель з житлової з алюмінію;
«З» ― в оболонці із свинцю;
«Б» ― з додатковою стрічкової захистом-бронею;
«л» ― з стрічкою з лавсану.

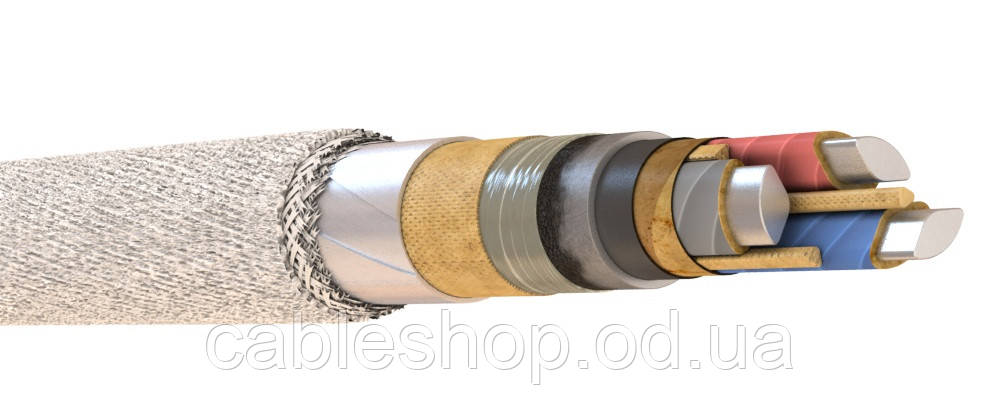

Конструкція кабелю АСБл

Конструктивно являє собою наступну систему.

  • В основі проводу лежить алюмінієва жила, яка служить для передачі струму. За своєю формою вона секторна, що складається з однієї або декількох дротів.
  • Для фазної і поясний ізоляції жив використовуються шари паперу з просоченням. Між ними знаходяться скручені з паперу джгути — заповнюючи простір між жилами, вони виключають ризик замикання і займання системи.
  • Пом'якшуюча і зміцнює структуру кабелю подушка складається з шарів креп-папір, бітумного, стрічки ПЕТФ.
  • Вся конструкція щільно загорнута оболонкою з свинцю.
  • В якості захисту використана подушка з гнучких міцних матеріалів, у складі яких перебувають бітум, скловолокно і сталеві броньовані стрічки.

Технічні характеристики кабелю АСБл

Uраб. — 1 кВ, 6кВ, 10кВ.
Uпост. — 2.5 кВ, 15 кВ, 25 кВ.
Номінальна частота — 50 Гц.

Режим роботи t — від -50 °С до +50 °С
Відносна вологість повітря (при t0 +35 °C) – до 98%;
Термін експлуатації: 30 років.
Гарантія: 4.5 років (з дня початку експлуатації).
Ведення монтажних робіт без попереднього прогріву при температурі від -15 °С;

Tmax допуст нагріву жил:
― для пристроїв на 1 кВ: +80 °С;
― для пристроїв на 6 кВ: +60 — +80 °С;
― для пристроїв на 10 кВ: +60 — +70 °С.
― в аварійному стані: +90 °С.
― при короткому замиканні: +200°С.

Rmin вигину в процесі прокладки:
― для одножильних кабелів — 25 зовнішніх ∅;
― для багатожильних кабелів — 15 зовнішніх ∅;

Будівельна довжина:
― при перетині від 70 мм2 — 300-450 м.
― при перетині від 90 до 120 мм2 мм2 — 250-400 м.
― при перетині від 150 мм2 і вище — 200-350 м.

Монтажні роботи кабель АСБл

Завдяки сильному опору корозії і розтягування, кабель АСБл може (при дотриманні зазначених вище умов проведення монтажних робіт) прокладатися практично в усіх районах з помірним і холодним кліматом. Він чудово підходить для прокладання у ґрунті.

Позначення нормативних документах

Коди ОКП для електромеханічного вироби під маркуванням АСБл наступні: 353511 (1кВ), 353513 (6кВ), 353514 (10кВ). Кабель проводиться тільки на спеціалізованих підприємствах по ГОСТ 18410-73.

Розрахункова маса для кабелю АСБ

Число жил, перетин, мм2 Маса 1 км кабелю, кг
1 кВ 6 кВ 10 кВ
3х35
3х50
3х70
3х95
3х120
3х150
3х185
3х240
3х35 + 1х16
3х50 + 1х25
3х70 + 1х50
3х95 + 1х70
3х120 + 1х70
3х150 + 1х70
3х185 +1х95
4х35
4х50
4х70
4х95
4х120
4х150
4х185
4х240
1770
2038
2460
3022
3556
4033
4687
5574
2023
2382
2835
3516
4148
4675
5469
2127
2462
2935
3649
4301
4897
5725
6840
2575
5946
3430
3976
4491
5014
5695
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
3170
3574
4069
4631
5181
5750
6454
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

Пожежна безпека кабель АСБл

Щільні оболонки з гнучких, практично не вогнетривких матеріалів, а також сталеві стрічки перетворюють кабель АСБл в досить міцну систему, яка підходить для прокладки практично в будь-яких умовах, проте в приміщеннях типу шахт і складів слід з обережністю застосовувати даний вид кабелю.

Характеристики

Основні
Виробник Південкабель
Країна виробникУкраїна
УпаковкаБухта
