АСБл-6 3х150

Опис кабель АСБл

Силовий кабель АСБл — це пристрій, забезпечене шаром спеціальної броні і використовується для передачі і розподілу електроенергії в мережах з постійним або змінним напругою (від 1.6 кВ до 10 кВ), що функціонують при частоті 50 Гц.

Область застосування кабель АСБл

Кабель даного виду створений з метою прокладки не тільки в стандартних умовах (у закритих промислових приміщеннях, по стінах), але також і в землі, при умові наявності або відсутності блукаючих струмів в товщі грунту. Безпека прокладки забезпечується особливою структурою виробу: воно майже не піддається розтягуванню і деформації.

Інформація по придбанню кабель АСБл

Проект «RuCabel» пропонує придбати кабель АСБл за приємними цінами. Для здійснення закупівлі зверніться до наших представників. Товар сертифікований і відповідає всім необхідним нормам якості.

Умови експлуатації кабелю АСБл

Є відмінним варіантом, щоб прокласти комунікації в траншеях і по трасах будь-якого виду: горизонтального і похилого.

Розшифровка кабелю кабель АСБл

Позначення АСБл ілюструє структурний склад кабелю і розшифровується наступним чином:
«А» ― кабель з житлової з алюмінію;
«З» ― в оболонці із свинцю;
«Б» ― з додатковою стрічкової захистом-бронею;
«л» ― з стрічкою з лавсану.

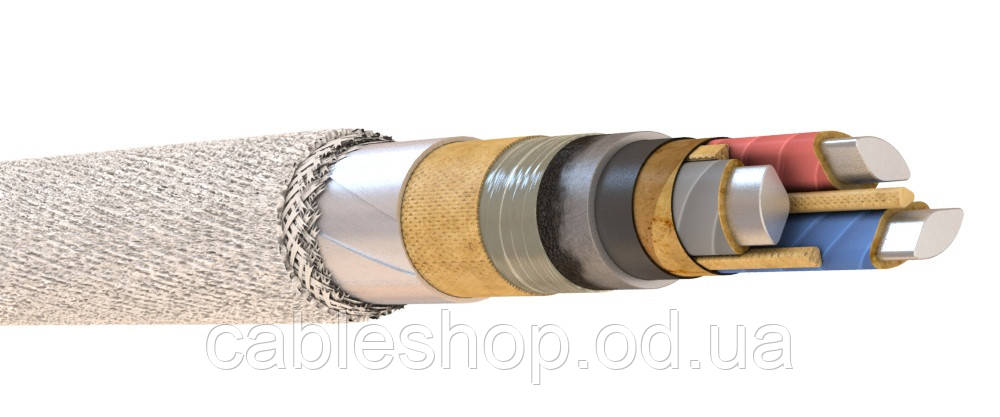

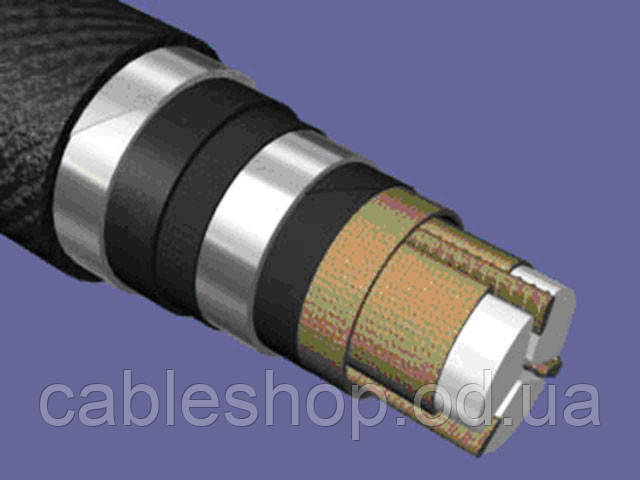

Конструкція кабелю АСБл

Конструктивно являє собою наступну систему.

• В основі проводу лежить алюмінієва жила, яка служить для передачі струму. За своєю формою вона секторна, що складається з однієї або декількох дротів.
• Для фазної і поясний ізоляції жив використовуються шари паперу з просоченням. Між ними знаходяться скручені з паперу джгути — заповнюючи простір між жилами, вони виключають ризик замикання і займання системи.
• Пом'якшуюча і зміцнює структуру кабелю подушка складається з шарів креп-папір, бітумного, стрічки ПЕТФ.
• Вся конструкція щільно загорнута оболонкою з свинцю.
• В якості захисту використана подушка з гнучких міцних матеріалів, у складі яких перебувають бітум, скловолокно і сталеві броньовані стрічки.

Технічні характеристики кабелю АСБл

Uраб. — 1 кВ, 6кВ, 10кВ.
Uпост. — 2.5 кВ, 15 кВ, 25 кВ.
Номінальна частота — 50 Гц.

Режим роботи t — від -50 °С до +50 °С
Відносна вологість повітря (при t0 +35 °C) – до 98%;
Термін експлуатації: 30 років.
Гарантія: 4.5 років (з дня початку експлуатації).
Ведення монтажних робіт без попереднього прогріву при температурі від -15 °С;

Tmax допуст нагріву жил:
― для пристроїв на 1 кВ: +80 °С;
― для пристроїв на 6 кВ: +60 — +80 °С;
― для пристроїв на 10 кВ: +60 — +70 °С.
― в аварійному стані: +90 °С.
― при короткому замиканні: +200°С.

Rmin вигину в процесі прокладки:
― для одножильних кабелів — 25 зовнішніх ∅;
― для багатожильних кабелів — 15 зовнішніх ∅;

Будівельна довжина:
― при перетині від 70 мм2 — 300-450 м.
― при перетині від 90 до 120 мм2 мм2 — 250-400 м.
― при перетині від 150 мм2 і вище — 200-350 м.

Монтажні роботи кабель АСБл

Завдяки сильному опору корозії і розтягування, кабель АСБл може (при дотриманні зазначених вище умов проведення монтажних робіт) прокладатися практично в усіх районах з помірним і холодним кліматом. Він чудово підходить для прокладання у ґрунті.

Позначення нормативних документах

Коди ОКП для електромеханічного вироби під маркуванням АСБл наступні: 353511 (1кВ), 353513 (6кВ), 353514 (10кВ). Кабель проводиться тільки на спеціалізованих підприємствах по ГОСТ 18410-73.

Розрахункова маса для кабелю АСБ

Пожежна безпека кабель АСБл

Щільні оболонки з гнучких, практично не вогнетривких матеріалів, а також сталеві стрічки перетворюють кабель АСБл в досить міцну систему, яка підходить для прокладки практично в будь-яких умовах, проте в приміщеннях типу шахт і складів слід з обережністю застосовувати даний вид кабелю.
