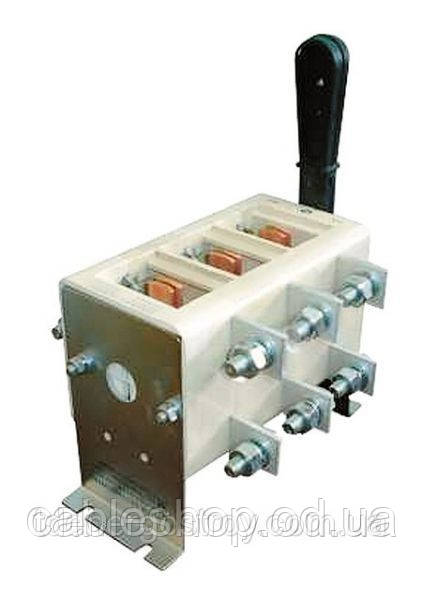

Вимикач-роз'єднувач ВР32-35А 30220

Вимикач-роз'єднувач ВР32 (рубильник)-призначений для неавтоматической комутації силових елементів.ланцюгів номінальною напругою 660В змінного струму

ВР32-35А 30220 Вимикач-роз'єднувач ВР32, рубильник ВР32 ВР32-31В 71250

Виробник ВР32 і РЕ19 ВАТ «Кореневський завод низьковольтної апаратури» є одним з провідних у Росії виробником низьковольтної апаратури розподілу і управління, що застосовується в різних галузях промисловості і енергетики, а також поставляється на експорт.

Виробництво розвивається в трьох основних напрямках – комутаційні апарати, апарати захисту і низьковольтні комплектні пристрої:
вимикачі-роз'єднувачі, вимикачі-роз'єднувачі, роз'єднувачі,
вимикачі навантаження,
запобіжники, запобіжники – вимикачі – роз'єднувачі;
ящики, шафи

Загальні відомості.

Вимикачі та перемикачі врубные серії ВР32 на номінальні струми 100, 250, 400 і 630А (надалі «апарати») призначені для неавтоматической комутації силових електричних ланцюгів номінальною напругою 660В змінного струму частоти 50 і 60Гц і 440В постійного струму в пристроях розподілу електричної енергії.

Структура умовного позначення рубильників серії ВР32 Можливі позначення рубильників Ступінь захисту рукоятки:
00 — ІР00;
32 - ІР32. Наявність допоміжних контактів:
0 — без допоміжних контактів;
1 — з допоміжними контактами. Вид рукоятки ручного приводу:
0 — без рукоятки;
2 — бічна рукоятка;
4 — передня зміщена рукоятка;
5 — бокова зміщена рукоятка. Розташування площини приєднання зовнішніх контактних затискачів висновків:
1 — паралельно площині монтажу;
2 — перпендикулярно площині монтажу;
3 — комбінований: введення паралельно, висновок перпендикулярно площині монтажу;
4 — комбіноване: введення перпендикулярно, висновок паралельно площині монтажу. Наявність дугогасильних камер:
0 — відсутні;
1 — є. Число полюсів і кількість напрямів:
1 — однополюсний вимикач-роз'єднувач на один напрямок;
2 — двополюсний вимикач-роз'єднувач на один напрям;
3 — трьохполюсний вимикач-роз'єднувач на один напрямок;
5 — однополюсний вимикач-роз'єднувач на два напрямки;
6 — двополюсний вимикач-роз'єднувач на два напрямки;
7 — вимикач трьохполюсний-роз'єднувач на два напрямки. Умовне позначення рукоятки:
A — незнімна;
B — знімна. Номінальний струм:
31 — 100А;
35 — 250А;
37 — 400А;
39 — 630А.

Умови експлуатації:

Висота над рівнем моря не більше 2000м; при використанні вимикачів на висотах понад 2000м до 4300м номінальний струм знижується на 5% на кожні 1000м;
Навколишнє середовище, що не містить гази, рідини і пил в концентраціях, що знижують параметри в неприпустимих межах для апаратів ступенем захисту IP00;
Робоче положення в просторі-вертикальне з горизонтальним розташуванням валу, введення зверху, з допустимим відхиленням до 5º в будь-яку сторону;
Група умов експлуатації М4 по ГОСТ 17516.1-90.
Номінальний режим роботи апаратів тривалий;
Ступінь захисту апаратів IP00; ступінь захисту рукоятки з боку приводу IP00, IP32 по ГОСТ 14255-69.
З безпеки конструкція апаратів відповідає вимогам ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-75.
По пожежної безпеки апарати відповідають вимогам ГОСТ 12.1.004-85.
Апарати для потреб народного господарства та експортних поставок відповідають ТУ 16-642.033-85, ГОСТ 2327-76.
Основними вузлами апарату є рухомі і нерухомі контакти. Набір нерухомих контактів з корпусом являє собою пакет. Пакети стягнуті шпильками. Число пакетів відповідає числу полюсів. У правому корпусі розміщений механізм фіксації, що складається з двох штовхачів з пружинами, поміщеними в спеціальні пази.
Механізм фіксації служить для фіксації рукоятки приводу в положення «включено» та «відключено». Рухливі контакти складаються з двох паралельних ножів-контактів на кожен полюс, ножі стиснуті пружинами, що здійснюють контактне натискання, і зібрані в окремий вузол за допомогою пластин і стяжок. Цей вузол встановлюється в пластмасовий вал, при повороті якого рукоятку привода в комутаційне положення «включено» або «вимкнено» здійснюється замикання і розмикання контактів.
Конструкція контактних виводів забезпечує приєднання мідних і алюмінієвих проводів шин і кабелів перетином згідно ГОСТ 12434-83 і ПЕУ

Характеристики
Найменування
Значення

номінальні робочі напруги для головного ланцюга:

змінного струму:
380, 660 В

постійного струму:
220, 440 В

умовний тепловий струм на відкритому повітрі (Jth)
100, 250, 400 і 630 А

умовний тепловий струм в оболонці (Jth)
80, 200, 315 і 500 А

номінальна частота змінного струму
50 і 60 Гц

Механічна зносостійкість

на струми 100 і 250 А:
25000 циклів "У"

на струми 400 і 630 А:
16000 циклів "В"

Потужність, споживана апаратом на один полюс
3 Вт

ВР32-35
15 Вт

ВР32-37
35 Вт

ВР32-39
60 Вт


Технічні дані.
Номінальні струми ланцюгів головних

контактів апаратів, А
100, 250, 400, 630

Номінальні робочі напруги, В:

змінного струму частоти 50 і 60Гц

постійного струму
380, 660

220, 440

Механічна зносостійкість,

Циклів В, не менше:

ВР32-31, ВР32-35

ВР32-37
25000

16000

Потужність, споживана апаратом на один полюс, Вт:

ВР32-31

ВР32-35

ВР32-37
3

15

35

Електродинамічна стійкість, кА

(ампл.), для апаратів:

ВР32-31

ВР32-35

ВР32-37
20

40

65

Термічна стійкість, кА2·с,

Для апаратів:

ВР32-31

ВР32-35

ВР32-37
50

120

240

Термін служби апаратів, років
10


Гарантійний термін експлуатації апаратів – 2 роки з дня введення в експлуатацію.

Гарантійний термін експлуатації апаратів, що поставляються на експорт в якості комплектуючих виробів для комплектних пристроїв, - 2 роки з дня введення в експлуатацію, але не більше 3 років з моменту проходження через державний кордон.
