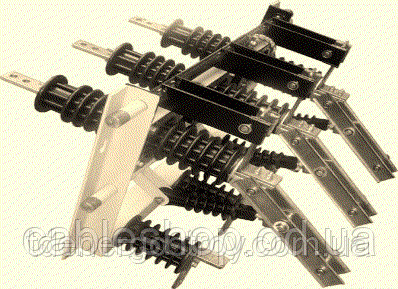

Роз'єднувач РВЗ – 10/630 -111 УЗ

РВ-10/400 УЗ - для відключення і включення під напругою ділянок електричного ланцюга високої напруги при відсутності навантажувального струму .

Роз'єднувач РВ-10/400 УЗ

застосовується, для забезпечення безпеки робіт на відключеній ділянці і за певних умов, для включення і відключення зарядних струмів повітряних ліній, струму холостого ходу трансформаторів.

Триполюсні роз'єднувачі РВ-10 являють собою три струмопроводу, які встановлюються на одній рамі з основним загальним валом і приводним важелем. При обертанні вала роз'єднувача РВ-10 приводом здійснюється одночасне включення або відключення трьох контактних ножів. Конструкція струмопроводу роз'єднувача РВ-10 складається з двох нерухомих контактів і рухомих контактних ножів. Нерухомий контакт являє собою мідну шину, яка зігнута під прямим кутом. Рухомий контакт складається з двох мідних смуг, які розташовані на певній відстані один від одного. Пластини ножа роз'єднувача РВ-10 виконані у вигляді коробчатої форми, такий вид надає їм твердість.Одна сторона нерухомого контакту використовується для кріплення контакту до ковпачку опорного ізолятора для кріплення підвідної шини, а інша сторона при включенні ножа входить у зазор між його пластинами. Пластини контактного ножа притискаються до бічних поверхонь нерухомого контакту за допомогою пружин. Контактний ножа роз'єднувача РВ-10 має можливість повертатися навколо осі, закріпленій на нерухомому контакті. Втулка ограничивает сближение пластин контактного ножа при отключенном положении разъединителя. При каждом повороте контактного ножа разъединителя РВ-10 сила трения, которая возникает между его пластинами и неподвижным контактом, способствует устранению окислов с их контактных поверхностей.

Разъединители внутренней установки предназначены:

для отключения и включения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока и для изменения схемы соединения;

для обеспечения безопасного производства работ на отключенном участке;

для включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.

Расшифровка условного обозначения

РВ - Разъединитель внутренний

3 – наличие заземляющих ножей
10 - номинальное напряжение, кВ
400, 630 - номинальный ток, А
I – заземлитель со стороны неподвижных контактов

II – заземлитель со стороны подвижных контактов

III – заземлитель с двух сторон

Высоковольтные разъединители внутренней установки предназначены для:

• создания видимого разрыва электрической цепи с целью обеспечения безопасного обслуживания электротехнического оборудования;

• включения и отключения под напряжением участков электрической цепи(без нагрузки).

• заземления отключенных участков при помощи стационарных заземлителей;

• отключения и включения тока холостого хода трансформаторов.

Технические характеристики:
Номинальное напряжение, кВ
10

Наибольшее рабочее напряжение, кВ
12

Номинальный ток, А
400

Ток электродинамической стойкости, кА
40

ок термической стойкости, кА
16

Час протікання струму термічної стійкості, з:
- для головних ножів
- для ножів заземлення

3
1

Встановлений ресурс по механічній міцності, циклів В
10 000

Межполюсное відстань
200

Маса роз'єднувача, кг
30

Габарити, мм
520x642x460
