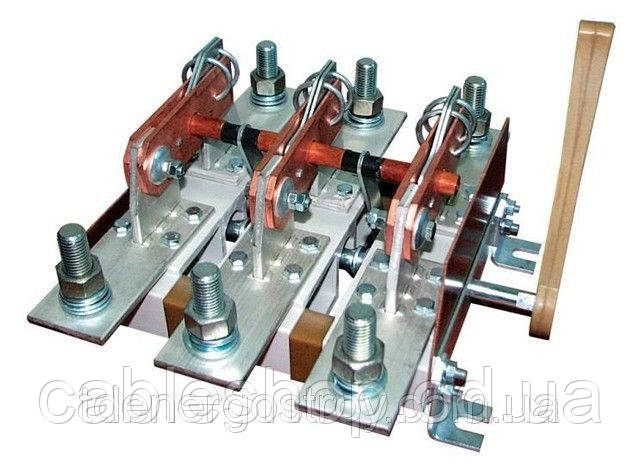

Роз'єднувач РЕ19-41-31120 лев/прав

Роз'єднувачі РЕ 19 (Вимикачі-роз'єднувачі та вимикачі-роз'єднувачі) для проведення ном. струму і рідкої неавтоматической комутації ел. ланцюгів.

Роз'єднувачі серії РЕ 19-45 (РЕ 19-45-31160, РЕ 19-45-31170, РЕ 19-45-32260, РЕ 19-45-32270) призначені для нечастих (до трьох разів на годину) неавтоматичних включень і відключень електричних ланцюгів без навантаження номінальною напругою до 1000 В змінного струму частоти 50 Гц і номінальною напругою до 1000 В постійного струму в пристроях розподілу електричної енергії.
Структура умовного позначення роз'єднувача РЕ 19-45-31160-00 УХЛ3
PE - роз'єднувач
19 - номер серії
45 - номінальний струм (2500 А)
3 - триполюсні виконання одного напрямку
1 - переднє приєднання зовнішніх провідників до контактних виводів
1 - затиски для підключення зовнішніх провідників паралельно площині монтажу
7 - рукоятка ручного приводу для пополюсного оперування
0 - допоміжні контакти відсутні
00 - ступінь захисту ручного приводу IP00 по ГОСТ 14255-69
УХЛ3 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69
Опис роз'єднувача РЕ 19-45

Роз'єднувач складається з наступних основних частин:
ізоляційного підстави
рухомих і нерухомих контактів
ручного приводу з рукояткою і фіксатором
допоміжних контактів

На ізоляційному підставі встановлені виготовлені з мідної шини нерухомі контакти (роз'ємного з'єднання і нероз'ємного шарнірного з'єднання), інші елементи і частини роз'єднувача.
Зовнішні кабелі кріпляться за допомогою болтових з'єднань до нерухомих контактів.
Рухливі контакти з'єднані з нерухомими контактами через шарнірне з'єднання.
З протилежного боку рухомих контактів встановлені траверси для підключення ручного приводу.
Ручний привід призначений для включення і відключення роз'єднувача і оснащений фіксатором.

В залежності від типу виконання роз'єднувача існують наступні види приводу:
з центральною рукояткою
з боковою рукояткою
з ручкою зміщеною вперед (для установки роз'єднувачів у шафах або на щитах)
з боковим зміщенням рукоятки
з важелем для пополюсного оперування штангою
з ручкою для пополюсного оперування
з важелем для управління штангою
Умови експлуатації роз'єднувача РЕ 19-45

Висота над рівнем моря не більше 1000 м. При використанні апарату на висоті до 2000 м номінальний струм не повинен перевищувати 2250 А.
Температура навколишнього середовища від -60°С до +40°С.
Роз'єднувач встановлюється вертикально, з горизонтальним розташуванням валу, роз'ємним з'єднанням робочих контактів зверху, у включеному положенні рукояткою вгору. Допускається відхилення від робочого положення до 5°.
Ступінь приводу захисту IP 00 за ГОСТ 14254-96.
Роз'єднувачі серії РЕ сертифіковані, проводяться згідно з ТУ 3424-014-05755766-2004.
Роз'єднувачі відповідають вимогам безпеки по ГОСТ 12.2.007.0-75, ГОСТ Р 50030.3-99, ГОСТ Р 50030.1-2000 (МЕК 60947-1-99), ГОСТ Р 50030.3-99 (МЕК 60947-3-99), ГОСТ 2327-89 (МЕК 408,1985).
Технічні характеристики роз'єднувача РЕ 19-45 Найменування Одиниця виміру Значення
Номінальний робочий струм А 2500
Номінальна робоча напруга В ~1000/-1000
Номінальний короткочасно витримуваний струм кА 30
Номінальний умовний струм короткого замикання кА 100
Механічна зносостійкість циклів У 4000
Повітряні зазори апаратів, не менше 12 мм
Довжина струму витоку, не менше 20 мм
Зусилля, прикладені до рукоятці за комутаційної операції, не більше Н (кгс) 343 (35)
Переріз жил, що підключаються проводів, кабелів і шин мм 2 (10х80)...2 (120х10)
Вага роз'єднувача 15,5 кг


Гарантійний термін зберігання - 2 роки
Гарантійний термін експлуатації - 3 роки з дня введення в експлуатацію
В комплект поставки роз'єднувача серії РЕ входить:
Роз'єднувач РЕ 19-45 (ручний привід поставляється в розібраному вигляді)
Паспорт
Керівництво по експлуатації

РЕ19 ХХ - Х-Х-Х-Х-Х-ХХ-ХХ
1 2 3 4 5 6 7 8 9
РЕ Вигляд апарата

1 Номер серії.

2 Номінальний струм: 35-250А; 37-400А; 41 - 1000 А; 43 - 1600 А; 44-2000А; 45-2500А; 46-3150А; 47-4000А.

3 Число полюсів і вигляд апарата:

1 - однополюсний роз'єднувач на один напрямок.
2 - двополюсний роз'єднувач на один напрямок.
3 - трьохполюсний роз'єднувач на один напрямок.
5 - однополюсний роз'єднувач на два напрямки.
6 - двополюсний роз'єднувач на два напрямки.
7 - трьохполюсний роз'єднувач на два напрямки.


4 Вид приєднання зовнішніх провідників до контактних виводів:

1 - переднє.
2 - заднє.


5 Розташування площини приєднання зовнішніх контактних затискачів висновків:

1 - паралельно площині монтажу.
2 – перпендикулярно площині монтажу.


6 Вигляд ручного приводу:

1 - центральна рукоятка.
2 - бічна рукоятка.
4 - передня зміщена рукоятка.
5 - бічна зміщена рукоятка.
6 - важіль для пополюсного оперування штангою.
7 - рукоятка для пополюсного оперування.
9 - важіль для управління штангою.


7 Наявність або відсутність допоміжних контактів:

0 - без допоміжних контактів.
1 - з допоміжними контактами.


8 Ступінь захисту: 00 - IP00 по ГОСТ 14255;


9 Кліматичне виконання (УХЛ) і категорія розміщення (3) за ГОСТ 15150.
