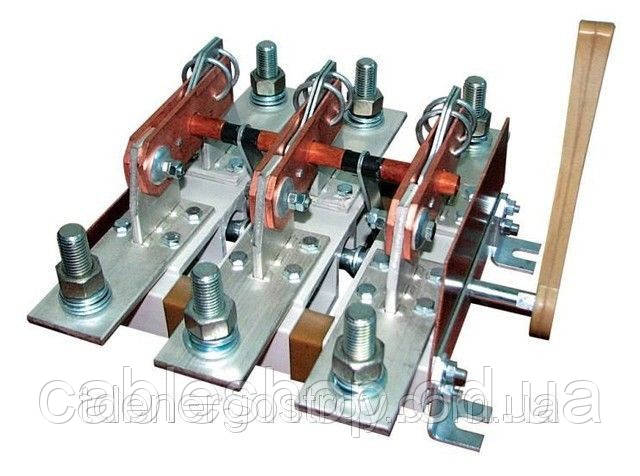

Роз'єднувач РЕ19-41-31140 лев/прав

Роз'єднувачі РЕ 19 (Вимикачі-роз'єднувачі та вимикачі-роз'єднувачі) для проведення ном. струму і рідкої неавтоматической комутації ел. ланцюгів.

Роз'єднувачі серії РЕ 19-45 (РЕ 19-45-31160, РЕ 19-45-31170, РЕ 19-45-32260, РЕ 19-45-32270) призначені для нечастих (до трьох разів на годину) неавтоматичних включень і відключень електричних ланцюгів без навантаження номінальною напругою до 1000 В змінного струму частоти 50 Гц і номінальною напругою до 1000 В постійного струму в пристроях розподілу електричної енергії.
Структура умовного позначення роз'єднувача РЕ 19-45-31160-00 УХЛ3
PE - роз'єднувач
19 - номер серії
45 - номінальний струм (2500 А)
3 - триполюсні виконання одного напрямку
1 - переднє приєднання зовнішніх провідників до контактних виводів
1 - затиски для підключення зовнішніх провідників паралельно площині монтажу
7 - рукоятка ручного приводу для пополюсного оперування
0 - допоміжні контакти відсутні
00 - ступінь захисту ручного приводу IP00 по ГОСТ 14255-69
УХЛ3 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69
Опис роз'єднувача РЕ 19-45

Роз'єднувач складається з наступних основних частин:
ізоляційного підстави
рухомих і нерухомих контактів
ручного приводу з рукояткою і фіксатором
допоміжних контактів

На ізоляційному підставі встановлені виготовлені з мідної шини нерухомі контакти (роз'ємного з'єднання і нероз'ємного шарнірного з'єднання), інші елементи і частини роз'єднувача.
Зовнішні кабелі кріпляться за допомогою болтових з'єднань до нерухомих контактів.
Рухливі контакти з'єднані з нерухомими контактами через шарнірне з'єднання.
З протилежного боку рухомих контактів встановлені траверси для підключення ручного приводу.
Ручний привід призначений для включення і відключення роз'єднувача і оснащений фіксатором.

В залежності від типу виконання роз'єднувача існують наступні види приводу:
з центральною рукояткою
з боковою рукояткою
з ручкою зміщеною вперед (для установки роз'єднувачів у шафах або на щитах)
з боковим зміщенням рукоятки
з важелем для пополюсного оперування штангою
з ручкою для пополюсного оперування
з важелем для управління штангою
Умови експлуатації роз'єднувача РЕ 19-45

Висота над рівнем моря не більше 1000 м. При використанні апарату на висоті до 2000 м номінальний струм не повинен перевищувати 2250 А.
Температура навколишнього середовища від -60°С до +40°С.
Роз'єднувач встановлюється вертикально, з горизонтальним розташуванням валу, роз'ємним з'єднанням робочих контактів зверху, у включеному положенні рукояткою вгору. Допускається відхилення від робочого положення до 5°.
Ступінь приводу захисту IP 00 за ГОСТ 14254-96.
Роз'єднувачі серії РЕ сертифіковані, проводяться згідно з ТУ 3424-014-05755766-2004.
Роз'єднувачі відповідають вимогам безпеки по ГОСТ 12.2.007.0-75, ГОСТ Р 50030.3-99, ГОСТ Р 50030.1-2000 (МЕК 60947-1-99), ГОСТ Р 50030.3-99 (МЕК 60947-3-99), ГОСТ 2327-89 (МЕК 408,1985).
Технические характеристики разъединителя РЕ 19-45 Наименование Единица измерения Значение
Номинальный рабочий ток А 2500
Номинальное рабочее напряжение В ~1000/-1000
Номинальный кратковременно выдерживаемый ток кА 30
Номинальный условный ток короткого замыкания кА 100
Механическая износостойкость циклов ВО 4000
Воздушные зазоры аппаратов, не менее мм 12
Длина тока утечки, не менее мм 20
Усилия, прилагаемые к рукоятке при коммутационной операции, не более Н (кгс) 343 (35)
Сечение жил подключаемых проводов, кабелей и шин мм 2 (10х80)...2 (120х10)
Вес разъединителя кг 15,5


Гарантийный срок хранения - 2 года
Гарантийный срок эксплуатации - 3 года со дня ввода в эксплуатацию
В комплект поставки разъединителя серии РЕ входит:
Разъединитель РЕ 19-45 (ручной привод поставляется в разобранном виде)
Паспорт
Руководство по эксплуатации

РЕ19 ХХ - Х-Х-Х-Х-Х-ХХ-ХХ
1 2 3 4 5 6 7 8 9
РЕ Вид аппарата

1 Номер серии.

2 Номинальный ток: 35-250А; 37-400А; 41 - 1000 А; 43 - 1600 А; 44-2000А; 45-2500А; 46-3150А; 47-4000А.

3 Число полюсов и вид аппарата:

1 - однополюсный разъединитель на одно направление.
2 - двухполюсный разъединитель на одно направление.
3 - трехполюсный разъединитель на одно направление.
5 - однополюсный разъединитель на два направления.
6 - двухполюсный разъединитель на два направления.
7 - трехполюсный разъединитель на два направления.


4 Вид присоединения внешних проводников к контактным выводам:

1 - переднее.
2 - заднее.


5 Расположение плоскости присоединения внешних зажимов контактных выводов:

1 - параллельно плоскости монтажа.
2 – перпендикулярно плоскости монтажа.


6 Вид ручного привода:

1 - центральная рукоятка.
2 - боковая рукоятка.
4 - передняя смещенная рукоятка.
5 - боковая смещенная рукоятка.
6 - рычаг для пополюсного оперирования штангой.
7 - рукоятка для пополюсного оперирования.
9 - рычаг для управления штангой.


7 Наличие или отсутствие вспомогательных контактов:

0 - без вспомогательных контактов.
1 - со вспомогательными контактами.


8 Степень защиты: 00 - IP00 по ГОСТ 14255;


9 Кліматичне виконання (УХЛ) і категорія розміщення (3) за ГОСТ 15150.
