Кабель ВВГнг-LS 3х16 6кВ
181 ₴
Мінімальна сума замовлення на сайті — 1000 грн
- Під замовлення
- Оптом і в роздріб
Відправка з 01 лютого 2025
- +380 (97) 285-73-73Сергій
Кабель ВВГнг-LS - 6кВ

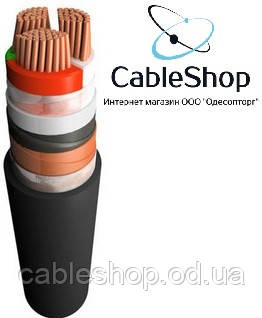

Конструкція кабелю ВВГнг-LS - 6кВ
1. Струмопровідна жила – мідна, однодротяна або багатодротяна, круглої або секторної форми, 1 або 2 класу за ГОСТ 22483-77.
2. Ізоляція – з полівінілхлоридною композиції зниженої пожежонебезпеки. Ізольовані жили кабелів мають відмінне забарвлення. Номінальна товщина ізоляції відповідає 3,4 мм
3. Скрутка – ізольовані жили кабелів скручені. Кабелі виготовляються тільки трехжильными.
4. Заповнення – накладається за скрученим ізольованим жилах з невулканизированной гумової суміші зниженої пожежонебезпеки, заповнюючи проміжки між жилами, або при накладенні поясний ізоляції з одночасним заповненням проміжків між жилами з ПВХ композиції зниженої пожежонебезпеки.
5. Поясна ізоляція – пресована з ПВХ композиції зниженої пожежонебезпеки.
6. Електропровідний екран – накладено обмоткою з стрічки, виготовленої з електропровідною прогумованої тканини номінальною товщиною 0,3 мм, з перекриттям або з двох стрічок електропровідного кабельного паперу номінальною товщиною 0,12 мм з зазором.
7. Металевий екран – з двох мідних стрічок або мідної фольги.
8. Розділовий шар – дві стрічки з поліетилентерефталатної плівки, термоскріплення полотна або іншого рівноцінного матеріалу з перекриттям.
9. Оболонка – ПВХ-композиції зниженої пожежонебезпеки.
Умовне позначення кабель ВВГнг-LS - 6кВ
Х1 Х2*Х3-Х4 Х5
Х1 – відсутність літери А на початку говорить про те, що кабель з мідною жилою.
Подвійна літера В – ПВХ ізоляція жили і покрова. Буква Р в кінці позначення вказує на відсутність захисного покриву. Поєднання нг означає, що оболонка кабелю зроблена з ПВХ пластикату зниженої горючості. Індекс LS означає низьке димо і газовиділення Low Smoke.
Х2 - кількість жил.
Х3 - площа поперечного перерізу жили.
Х4 - робоча напруга.
Х5 - ГОСТ або ТУ.
Наприклад: ВВГнг-LS 3х25-6кВ ТУ заводу виробника
Застосування кабель ВВГнг-LS - 6кВ
Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частоты 50 Гц. Кабели изготавливаются для общепромышленного применения в кабельных сооружениях и помещениях.
Кабели не распространяют горение при прокладке в пучках.
Технические характеристики кабеля ВВГнг-LS - 6кВ
| Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69 | |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Відносна вологість повітря при температурі до +35°С | до 98% |
| Прокладка і монтаж кабелів без попереднього підігріву проводиться при температурі не нижче | -15°С |
| Мінімальний радіус вигину при прокладці: | 7.5 зовнішніх діаметрів |
| Номінальна частота | 50 Гц |
| Випробувальна змінна напруга частотою 50 Гц (тривалість випробування 10 хвилин): | 15 кВ |
| Тривало допустима температура нагріву жил кабелів при експлуатації | +70°С |
| Максимально допустима температура нагріву жив при струмах короткого замикання | +160°С |
| Тривалість короткого замикання не повинна перевищувати | 4 з |
| Допустимый нагрев жил кабелей в аварийном режиме | не более +80°С |
| Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, ноне более 1000 часов за срок службы. | |
| Строительная длина кабелей для сечений основных жил: | |
| -35÷70 мм2 | 450 м |
| -95÷120 мм2 | 400 м |
| -150 мм2 и выше | 350 м |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации | 5 лет с даты ввода кабелей в эксплуата |
Список полезной литературы по кабелю ВВГнг-LS - 6кВ
- ГОСТ 22483-77. «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров»
- ГОСТ 16442-80. «Кабели силовые с пластмассовой изоляцией. Технические условия»
- ГОСТ 15150-69. «Машини, прилади та інші технічні вироби. Виконання для різних кліматичних районів. Категорії, умови експлуатації, зберігання, транспортування в частині впливу кліматичних факторів зовнішнього середовища»
