Опис і технічні характеристики проводу ПВС

Застосування

Для приєднання електроприладів та електроінструменту по догляду за житлом і його ремонту, пральних машин, холодильників, засобів малої механізації для садівництва та городництва та інших подібних машин і приладів для виготовлення шнурів подовжувальних на напругу до 380 В для систем 380/660 Ст.

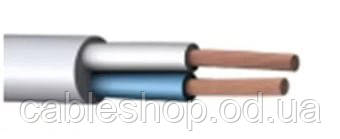

Конструкція

Струмопровідна жила – мідна або мідна луджена (на вимогу споживача при замовленні

до марки додають букву «л»), круглої форми, багатодротяна класу 5 по ГОСТ 22483.

Ізоляція – з ПВХ-пластикату.

Скрутка – ізольовані жили скручені без заповнювача. Ізольовані жили пятіжільних кабелів допускається скручувати навколо сердечника.

Оболонка з ПВХ-пластикату. Оболонка в проводах накладена із заповненням проміжків між жилами, надаючи проводах круглу форму.

Технічні характеристики

- Кліматичне виконання за ГОСТ 15150:

У категорії розміщення 1, 2, 3;

Т – категорія розміщення 4;

УХЛ категорія розміщення 4.

- Дроти виконання В призначені для експлуатації при температурі навколишнього середовища від -40°С до +40°С.

- Дроти інших виконань – від -25°С до +40°С.

- Максимальна температура струмопровідної жили при експлуатації +70°С.

- Проводи після витримки у воді при температурі (20±5)°С протягом 1 години повинні витримати випробування змінною напругою 2000 В частоти 50 Гц протягом 15 хв.

- Кабелі не поширюють горіння при одиночній прокладці.

- Ресурс проводів, виражений у стійкості до знакозмінних деформацій вигину при номінальній напрузі, – не менше 30000 (60000) циклів (рухів).

- Встановлена безвідмовна напрацювання – не менше 5000 ч.

- Встановлена безвідмовна напрацювання для проводів, застосовуваних у стаціонарних електроприладах, – не менш 12000ч.

- Будівельна довжина проводів – не менше 50 м

- Гарантійний термін експлуатації – 2 роки з дня введення в експлуатацію.

- Термін служби проводів – не менше 6 років.

- Термін служби для проводів, застосовуваних у стаціонарних електроприладах, – не менше 10 років.
