Провід ПЩ 4
Провід ПЩ 4В наявності
760 грн
+380 (96) 790-85-58
Ольга
  • +380 (93) 491-59-88
    Ольга
  • +380 (97) 285-73-73
    Сергій
Купити

Опис

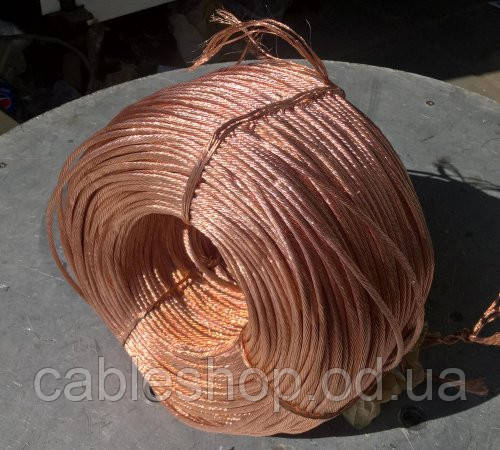

Провід ПЩ гнучкий з мідних дротів.


Область застосування ПЩ:


Провід марки ПЩ призначений для щіток електричних машин.

Конструкція ПЩ:


  • Проводи скручені правильної скручуванням. Напрямок скрутки окремих стренг і пучків і напрямок скрутки дроту взаімопротівоположних. Напрямок скрутки зовнішнього повив - ліве. Дроти поставляються у відпаленому стані і не мають окисленої поверхні.

Технічні характеристики ПЩ:

  • Кліматичне виконання проводів: У, категорії розміщення 2 по ГОСТ 15150-69
  • Провід стійки до зміни робочої температури навколишнього середовища:від -60°С до +230°С
  • Провода стойки к воздействию относительной влажности воздуха 100% при температуре: +35 С
  • Провода стойки к воздействию атмосферного давления: от 133·10-4 кПа до 294 кПа
  • Провода стойки к воздействию росы, инея, дождя, морского тумана, солнечного излучения, песка, плесневых грибов
  • Разрывное усилие проводов соответствует указанным в таблице 1:
  • Провода выдерживают не менее 100 перегибов на угол ±90° при изгибании на ролике диаметром 20 мм для проводов сечением до 4.0 мм2 , диаметром 200 мм для проводов сечением свыше 4.0 мм2
  • Провода стойки к воздействию вибрационных нагрузок, линейного ускорения, многократных ударов
  • Минимальная наработка проводов при нормальных климатических условиях 10000 часов, при повышенных температурах для проводов сечением более 1.5 мм2:
    до 100°С - 5000 ч
    до 125°С - 1000 ч
    до 150°С - 300 ч
    до 200°С - 200 ч
    до 230°С - 230 ч
  • Срок службы проводов: не менее 15 лет


Таблица 1. Разрывное усилие проводов ПЩ:

Номинальное сечение провода, мм2 Разрывное усилие, Н, не менее
0.75 139.6
1.00 170.9
1.25 213.7
1.50 279.2
1.60 299.1
2.00 384.6
2.50 448.7
3.20 598.2
4.00 718.7
6.00 1088.9
8.00 1497.2
10.00 1769.4
12.50 2235.0
16.00 3094.0


Таблица 2. Электрическое сопротивление, токовая нагрузка, диаметр и масса проводов ПЩ:

Сечение провода, мм2 Конструкція
дроти
(Число пучків
і система їх
скрутки число
стренг число
діаметр дротів
дротів, мм)
Діаметр
стренги,
мм
Діаметр
пучка,
мм
Діаметр
дроти,
мм
Маса 1км
дроти,
кг
Мінім - а маса відрізка проводу,
кг
Ел. опір постійному струму на 1 км довжини і +20°С, Ом, не більше Струмова
навантаження,
А
Період приймання, постачання Період експлуатува-ші і хран-ія
0.75 (1+6)x28x0.071 0.45 - 1.50 7.14 0.180 27.0 32.0 12.0
1.00 4x2x30x0.071 0.45 0.90 1.80 8.79 0.220 21.0 25.0 15.0
1.25 5x2x30x0.071 0.45 0.90 2.00 10.85 0.270 17.0 20.0 17.5
1.50 (1+6)x2x28x0.071 0.45 0.90 2.20 14.18 0.346 14.0 17.0 19.0
1.60 (1+6)x2x30x0.071 0.45 0.90 2.20 15.35 0.380 12.0 14.0 20.0
2.00 6x3x30x0.071 0.45 0.97 2.40 19.57 0.490 9.3 11.0 24.0
2.50 (1+6)x3x30x0.071 0.45 0.97 2.70 22.80 0.565 8.0 9.6 26.0
3.20 (1+6)x4x30x0.071 0.45 1.08 3.00 30.40 0.770 6.0 7.2 32.0
4.00 (1+6)x43x0.13 1.04 - 3.12 38.00 0.940 5.0 6.0 38.0
6.00 (3+9)x38x0.13 0.95 - 3.94 57.52 1.420 3.5 4.2 50.0
8.00 (1+6+12)x33x0.13 0.87 - 4.36 77.50 1.910 2.4 2.9 60.0
10.00 (1+6+12)x39x0.13 0.95 - 4.74 93.46 2.290 2.0 2.4 75.0
12.50 (3+9)x2x39x0.13 0.95 - 5.70 115.80 2.780 1.6 1.9 85.0
16.00 (3+9)x3x36x0.13 0.91 - 6.37 160.20 3.760 1.2 1.4 100.0

Характеристики

Основні
Країна виробникУкраїна
Конструкція кабелюГнучка
Тип дротуПеремичка
УпаковкаКотушка
Конструктивні особливості
Напрямок скручуванняЛіве

Інформація для замовлення

  • Ціна: 760 грн
