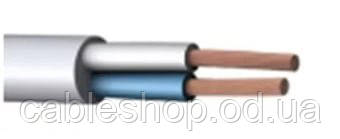

Розшифровка проводу ПВСнг:

Елементи конструкції дроти ПВСнг:

Область застосування дроти ПВСнг:

Технічні характеристики дроту ПВСнг:

- Кліматичне виконання проводів УХЛ і Т , категорія розміщення 4 по ГОСТ 15150-69
― Діапазон температур експлуатації проводів виконання : від -40°до +40°С
― Діапазон температур експлуатації проводів інших виконань: від -25°до +40°С
― Максимальна температура струмопровідної жили при експлуатації: +70°С
― Проводи після витримки у воді при температурі (20±5)°С протягом 1 год повинні витримати випробування змінною напругою 2000 В частоти 50 Гц протягом 15 хв.
― Кабелі не поширюють горіння при одиночній прокладці

• Вага, кг: 86.609
• Діаметр, мм: 7.2
• Перетин, мм²: 1

Провід ПВС використовується в більшості побутових приладів використовуються населенням: холодильники, пральні машини, мікрохвильові печі, праски тощо; в згорнутому вигляді – в навушниках, фенах тощо; в засобах малої механізації для садівників і городників та ін. подібних машинах і приладах; на їх основі виробляють подовжувальні шнури різних довжин на напругу до 380 Вольт. дріт використовують для прокладки в різних будівлях і приміщеннях, де можливий частий вигин і зміна напряму. Вибір кількості проводів і перетин його жил в кабелі ПВС залежить від виду застосовуваного електричного пристрою і його споживаної потужності. Виходячи з цієї потужності, і розраховують мінімально необхідна перетин жив. Для приладів, пристроїв і механізмів, що вимагають заземлення і розрахованих на напругу змінного струму 220 або 380 Вольт, використовують дріт з трьома або чотирма жилами. При цьому одна з жил кабелю використовується в якості заземлюючої жили. У промисловості також застосовуються дроти з чотирма жилами і з відповідним розтином. Конструкція проводу ПВС Провід ПВСЖилы проводів ПВС виготовляються з мідної м'якої дроту без покриття або з покриттям лужением. У супровідній документації з жилами проводів, які мають лудіння, до марці дроту приписується буква «л». Кожен з провідників, що складається з певної кількості проводів відповідного діаметру (перерізу), скручується в пучок і обволікається полівінілхлоридною ізоляцією. Потім, залежно від типу кабелю, певну кількість ізольованих проводів покриваються другим шаром ізоляції (з можливою скручуванням проводів). При цьому відбувається обов'язкове заповнення проміжків між проводами. Дроти з п'ятьма жилами, покриті ізоляцією, можуть бути скручені навколо сердечника. Якісно і технологічно правильно виконане ізолювання, дозволяє при обробленні проводів для підключення, уникнути злипання і, отже, відриву внутрішньої ізоляції від жили. Оброблені кінці жил проводу, перед підключенням необхідно залудити, для забезпечення кращого контакту.

Провід ПВС випускають наступних перерізів жил (в квадратних міліметрах) при кількості проводів у кабелі: 2 і 3 шт.: 0,75; 1; 1,5; 2,5; 4; 6; 4 і 5 шт.: 0,75; 1,5; 2,5; 4; 6; 10; 16;

Характеристики Провід має високі характеристики при деформаціях вигину, при експлуатації переносить не менше 30 тисяч перегинів. Температура, при якій кабель має високі показники при його використанні, знаходиться в межах від мінус 25 градусів до плюс 40 градусів Цельсія. При цьому максимальний нагрів жили проводу не повинен перевищувати плюс 65 град. Цельсія. При випробуванні, ізоляція проводів у кабелі повинна витримувати 2 тисячі Вольт змінного струму. Ізоляція кабелю не підтримує горіння і стійка до цвілевим грибкам. При прокладці кабелю, промислового призначення, радіус вигину не повинен бути менше 40 міліметрів. Випускається довжина кабелю – не менше 10 метрів. Кабель доставляють у бухтах або намотаним на барабани (в залежності від перерізу). Мінімальний термін експлуатації кабелю ПВС становить в промислових умовах – не менше 6 років, а в побуті – не менше 10 років. По ГОСТ 15150 кабель ПВС відповідає кліматичному виконанню У, Т, УХЛ, категорії 1, 2, 3; 4 і 4 відповідно. В побуті (квартирах, офісах тощо), при невеликих навантаженнях, найбільше застосування має провід перетином 0,75 міліметра.
