Кабель АПвЭВ 1х120/16-35

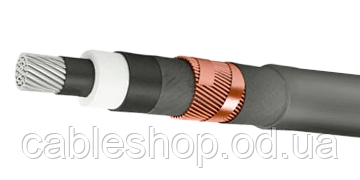

КОНСТРУКЦІЯ

1. СТРУМОПРОВІДНА ЖИЛА – багатодротяна, ущільнена. Алюмінієва або мідна.
2. ВНУТРІШНІЙ ШАР - екструдований полупроводящий.
3. ІЗОЛЯЦІЯ – із зшитого поліетилену.
4. ЗОВНІШНІЙ ШАР – екструдований полупроводящий.
5. ЗАПОВНЕННЯ – екструдоване полупроводящее.
6. ОБМОТКА – шар обмотки полупроводящим полотном
7. ЕКРАН – мідний.
8. ОБМОТКА – шар обмотки нетканим полотном чи пластмасовою стрічкою.
9. ОБОЛОНКА – зовнішня оболонка з полівінілхлоридного пластикату, ПВХ пластикату зниженої горючості (кабелі з індексом «нг») або ПВХ пластикату зниженої пожежонебезпеки (кабелі з індексом «LS»)

ЗАСТОСУВАННЯ

Кабелі призначені для прокладки в приміщеннях, тунелях, каналах, шахтах, сухих грунтах і на відкритому повітрі під навісом.
Кабелі марок АПвЭВнг, АПвЭВ-LS, ПвЭВнг, ПвЭВ-LS прокладаються в пучках.
Кабелі марок АПвЭВ-LS, ПвЭВ-LS призначені для прокладки на об'єктах, де пред'являються вимоги до зниженого дымогазовыделению (АЕС, метрополітени, великі промислові об'єкти, висотні будівлі і т. д.)

ТЕХНІЧНА ХАРАКТЕРИСТИКА

Переріз струмопровідної жили . . . . . . . . . . . . . . . . . .. . .25 – 240 мм2
Рівень часткових розрядів. . . . . . . . . . . . . . . . . . . . . . при U не більше 10 пКл
Нерозповсюдження горіння . . . . . . . . . . . . . . . . . . . . . .. кабелі АПвЭВнг, АПвЭВ-LS, ПвЭВнг, ПвЭВ-LS:
Діапазон робочих температур . . . . . . . . . . . . . . . . . . . . . від мінус 50 °С до 50 °С.
Максимальна допустима температура жили
тривало . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 °З
в аварійному режимі . . . . . . . . . . . . . . . . . . . . . . . . . . . .130 °С
у режимі короткого замикання . . . . . . . . . . . . . . . . . . . 250 °З
Відносна вологість повітря при температурі до +35°С . . . . . . .98%
Товщина ізоляції . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5 мм
Номінальна напруга . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,6/6 кВ
Максимально допустима робоча напруга . . . . . . . . . . . . . . . . . . . 7,2 кВ
Випробувальна напруга . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12,5 кВ
Будівельна довжина. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 300 м
Мінімальний радіус вигину при прокладці . . . . . . . . . . . . . . . . . . . . . . 7,5 діаметрів кабелю
