Кабель АПвЭВ 1х150/25-10

ПРИЗНАЧЕННЯ ТА УМОВИ ЕКСПЛУАТАЦІЇ

Кабелі силові з ізоляцією із зшитого поліетилену призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу U0/U (Um) : 127/220 (245) кВ і 190/330 (362) частоти 50 Гц для мереж з глухозаземленою нейтраллю. Тривало допустима температура нагріву жил кабелів при експуатаціі 90 °С. Максимальна допустима температура нагріву жил при короткому замиканні 250 °С (тривалість к. з. не повинна перевищувати 5 с). Допустима температура нагріву жив в аварійному режимі 130 °С.

ВИМОГИ ЩОДО СТІЙКОСТІ ДО ЗОВНІШНІХ ФАКТОРІВ ВПЛИВАЄ

Кабелі стійкі до впливу підвищеної температури навколишнього середовища до 50 °С. Кабелі в полиэтиленой оболонці в стаціонарному стані стійки до впливу низької температури навколишнього середовища до мінус 60 °С. Кабелі у виконанні «нг» в стаціонарному стані стійки до впливу низької температури навколишнього середовища до мінус 35 °С. Кабелі стійкі до тривалого впливу відносної вологості повітря до 98 % при температурі до 35 °С. Кабелі мають поздовжню і поперечну герметизацію екрану від проникнення вологи.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

1. Номінальний переріз струмопровідної жили кабелів на 220 кВ від 400 мм2 до 200 мм2 , на 330 кВ від 500 мм2 до 2000 мм2

2. Номінальний переріз мідного екрану від 95 мм2 до 400 мм2 .

3. Рівень часткових розрядів при змінній напрузі 1,5 U0 не більше 10 пКл.

4. Кабелі на будівельній довжині витримують випробування змінною напругою частоти 50 Гц: - кабелі на напругу 220 кВ – напруга 318 кВ протягом 30 хв; - кабелі на напругу 330 кВ – напруга 420 кВ протягом 60 хв.

5. Кабелі з маркуванням «нг» належать до класу стійких до поширення полум'я за умови одиночної прокладки відповідно до 4.1 ДСТУ 4809. ПАТ «ЗАВОД«ПІВДЕНКАБЕЛЬ»

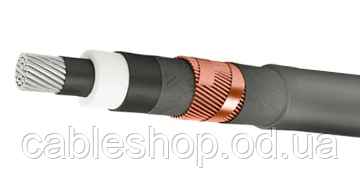

КОНСТРУКЦІЯ КАБЕЛЮ

• багатодротяна ущільнена струмопровідна жила: алюмінієва або мідна; герметизированная жила з - тримає водонабухающие нитки і стрічки (до позначення номінального перерізу жили доповнюється індекс «(м)»

• внутрішній екструдований полупроводящий шар

• ізоляція із зшитого поліетилену

• зовнішній екструдований полупроводящий шар

• шар обмотки полупроводящим водонабухающим полотном

• мідний екран скріплений спірально накладеної мідною стрічкою

• шар обмотки полупроводящим водонабухающим полотном

• накладена подовжньо алюмополімерної стрічка, зварена з матеріалом зовнішньої оболонки ( на вимогу замовника з інтегрованими оптичними модулями)

• зовнішня оболонка з поліетилену (П) або полімерної композиції, що не розповсюджує горіння (Пнг)

ЗОВНІШНІЙ ДІАМЕТР, РОЗРАХУНКОВА МАСА І ЄМНІСТЬ КАБЕЛІВ

Номінальний переріз жили, мм2 Зовнішній діаметр, мм, кабелів марок ПвЭгаП, АПвЭгаП на номінальну напругу Ємність, мкФ/км, кабелів марок ПвЭгаП, АПвЭгаП на номінальну напругу 220 кВ, 330 кВ 220 кВ, 330 кВ 400 92 – 0,141 – 500 95 106 0,151 0,133 625 (630) 99 110 0,161 0,142 800 104 112 0,176 0,158 1000 110 116 0,196 0,179 1200 116 121 0,215 0,202 1400 122 126 0,230 0,216 1600 125 129 0,240 0,225 2000 129 134 0,252 0,236

Номінальний переріз жили, мм2 Розрахункова маса 1 км, кг, кабелів на номінальну напругу 220 кВ, 330 кВ ПвЭгаП АПвЭгаП ПвЭгаП АПвЭгаП 400 10800 8410 – – 500 12000 9020 13610 9610 625 (630) 13930 9740 15240 11310 800 15990 10725 17080 12100 1000 18220 12036 19320 13120 1200 20710 13320 21500 14070 1400 23110 14420 23910 15300 1600 25200 15360 26100 16180 2000 29320 16970 30120 17790
