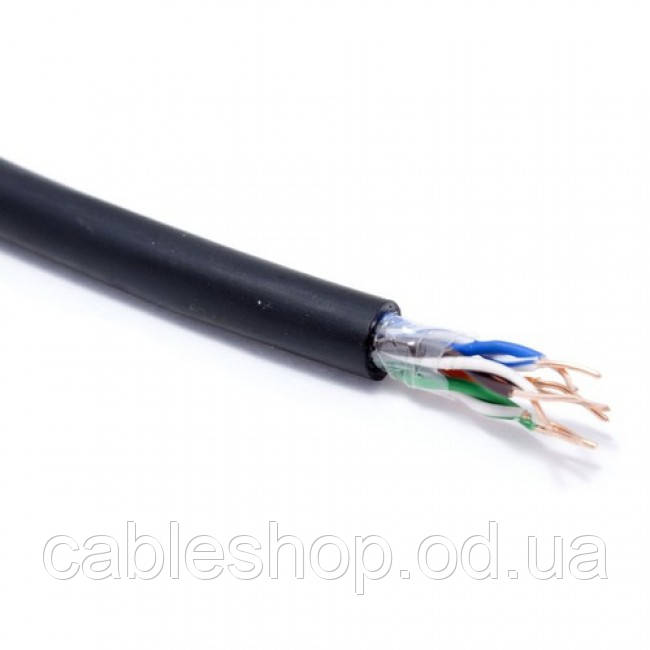

LLan-кабель КПП-ВП (100) 24х2х0,51 (U/UTP-cat.5)

Опис

ЗАСТОСУВАННЯ

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16 Мбіт/с, Firewire 100 Мбіт/с

КОНСТРУКЦІЯ

1) Струмопровідна жила: мідна м'яка дріт. Діаметр: 0,50 мм (24 AWG)

2) Ізоляція: поліетилен. Діаметр провідника: 0,88 мм Пара: 2 скручених разом провідника. Колірна ідентифікація: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева. Сердечник: 2 пари скручені разом

3) Зовнішня оболонка: світлостабілізована поліетилен. Колір оболонки: чорний.

Максимальний діаметр кабелю: 5,8 мм.

УМОВИ ПРОКЛАДАННЯ ТА ЕКСПЛУАТАЦІЇ

Для наружной прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий. Эксплуатируется при частотах до 100 МГц.

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Температурный диапазон:

Во время монтажа -15 °C ... +60 °C

После монтажа -50 °C ... +60 °C

Радиус изгиба: Во время монтажа 10 x диаметров кабеля

После монтажа 4 x диаметров кабеля

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИ 20°C

Растягивающие усилие до 85 Н

Сопротивление постоянному току до 96 Ом/км

Сопротивление изоляции до 5 ГОм/км

Рабочая емкость до 56 пФ/м

Скорость распространения сигнала до 0,68 с

Задержка распространения сигнала 534+36/кв. кор. f нс/100 м

Зміщення затримки на частоті: 100 МГц 45 нс/100 м

Хвильовий опір в діапазоні частот: 1-100 МГц 100±7 Ом

Випробувальна напруга між жилами, (пост. струм, 2) 2,5 кВ

Робоча напруга (пост. струм) 72 В
