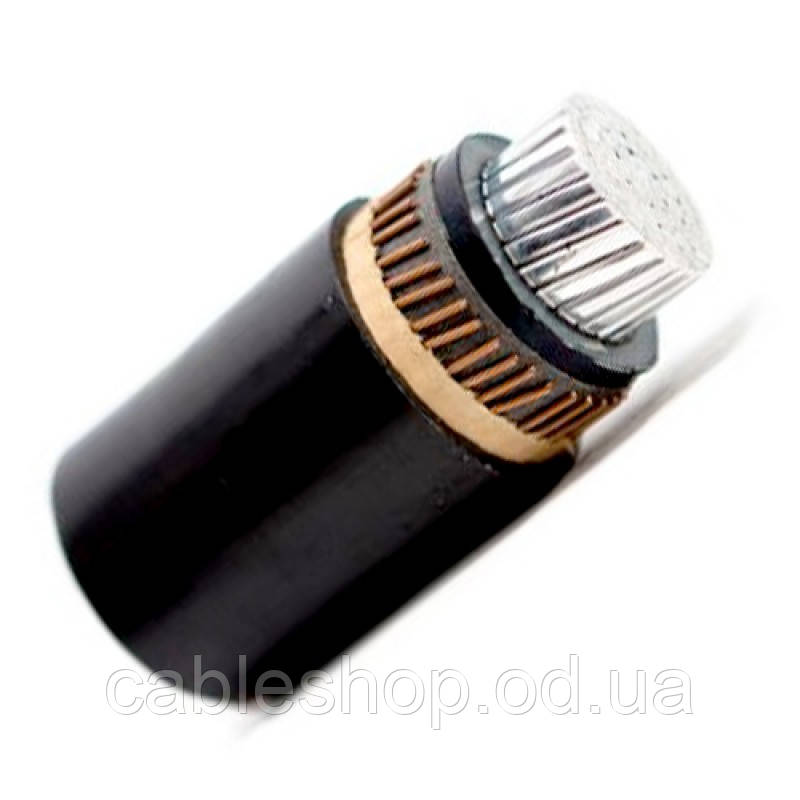

Кабель силовий АПвПг 1х50/35-10

Кабель АПвПг

Для одножильного кабелю:

1. Струмопровідна жила – алюмінієва, багатодротяна, круглої форми, ущільнена, відповідає класу 2 за ГОСТ 22483-77.
2. Екран по жилі – накладено екструзією з електропровідною пероксидносшиваемой поліетиленової композиції.
3. Ізоляція – з пероксидносшиваемого поліетилену.
4. Екран по ізоляції – накладено екструзією з електропровідною пероксидносшиваемой поліетиленової композиції.
5. Комбінований екран:
   - шар, накладений обмоткою, з електропровідною водоблокирующей стрічки;
   - повів з мідних дротів номінальним діаметром 0,7-2,0 мм, поверх яких спірально накладена мідна стрічка завтовшки не менше 0,1 мм Мінімальна ширина стрічки 8 мм.
6. Розділовий шар – з водоблокирующей стрічки.
7. Оболонка з поліетилену.

Для трижильного кабелю:

1. Струмопровідна жила – алюмінієва, багатодротяна, круглої форми, ущільнена, відповідає класу 2 за ГОСТ 22483-77.
2. Екран по жилі – накладено екструзією з електропровідною пероксидносшиваемой поліетиленової композиції.
3. Ізоляція – з пероксидносшиваемого поліетилену.
4. Екран по ізоляції – накладено екструзією з електропровідною пероксидносшиваемой поліетиленової композиції.
5. Комбінований екран:
   - шар, накладений обмоткою, з електропровідною водоблокирующей стрічки;
   - повів з мідних дротів номінальним діаметром 0,7-2,0 мм, поверх яких спірально накладена мідна стрічка завтовшки не менше 0,1 мм Мінімальна ширина стрічки 8 мм.
6. Скрутка – екрановані мідними дротами круглі струмопровідні жили скручені в сердечник навколо джгута з невулканизированной гуми або полівінілхлоридного пластикату.
7. Міжфазний заповнення - з мелонаполненной невулканизированной гумової суміші або високонаповненої поливинихлоридного пластикату.
8. Оболонка з поліетилену.

Розшифровка кабелю АПвПг - 10кВ

• А алюмінієва струмопровідна жила;
• Пв ізоляція із зшитого поліетилену;
• П оболонка з поліетилену;
• р водоблокуюча стрічки герметизації металевого екрана;
• Номінальна напруга 10кВ

Застосування кабелю АПвПг - 10кВ

• Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10 кВ номинальной частотой 50 Гц для сетей с заземленной и изолированной нейтралью;
• Для прокладки в земле, а также в воде (в несудоходных водоемах) при соблюдении мер, исключающих механические повреждения кабеля;
• Кабели предназначены для прокладки на трассах без ограничения разности уровней. Класс пожарной опасности по классификации НПБ 248-97 O2.7.1.3.

Технические характеристики кабеля АПвПг - 10кВ
