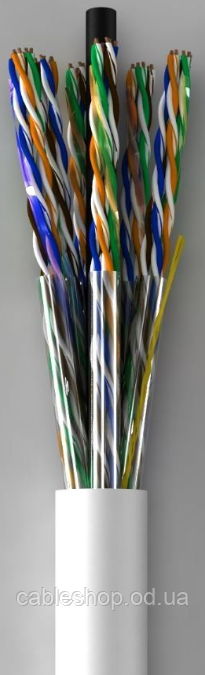

КПВ-ВП (100) 25*2*0.51 (UTP-cat.5)

ЗАСТОСУВАННЯ

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155

Мбіт/с, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX),

Token Ring 16/100 Мбіт/с, Firewire 100 Мбіт/с

ВІДПОВІДНІСТЬ ВИМОГАМ

ISO/IEC 11801

ANSI/TIA/EIA-568-A

IEC 61156-4

ТУ У 31.3-05758730-069-2010

КОНСТРУКЦІЯ

1) Струмопровідна жила: мідна м'яка дріт

діаметром 0,51 мм (24 AWG)

2) Ізоляція: поліетилен

Діаметр провідника: 0,91 мм

Пара: 2 скручених разом провідника

Кількість пар: 8, 12, 16, 24, 25, 32, 64

3) Пучок: 4 виті пари скручені разом

4) Ідентифікаційна стрічка розташована всередині пучка, кожен пучок ідентифікується стрічкою індивідуального кольору

5) Заповнює елемент: пластмасовий кордель

6) Ріп-корд: арамідний нитка

7) Зовнішня оболонка: полівінілхлоридний

пластикат (ПВХ)

Колір оболонки: білий

Максимальний зовнішній діаметр кабелю в оболонці:

24-парний: 14,3 мм

УМОВИ ПРОКЛАДАННЯ ТА ЕКСПЛУАТАЦІЇ

Для прокладання внутрішніх стін будівель, у вертикальних і горизонтальних кабелепроводах і кабелеростах. Експлуатується при частотах до 100 МГц.

МЕХАНІЧНІ ХАРАКТЕРИСТИКИ

Температурний діапазон:

Експлуатації -20 °С... +60 °

Прокладки і монтажу -10 °С... +60 °

Радіус вигину не менше 10 діаметрів кабелю

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20°C

Опір постійному струму ≤ 96 Ом/км

Опір ізоляції ≥ 5 ГОм/км

Робоча ємність ≤ 56 пФ/м

Швидкість поширення сигналу ≥ 0,68 з

Затримка поширення сигналу ≤ 534+36/√f нс/100 м

Зміщення затримки на частоті:

100 МГц ≤ 45 нс/100 м

Хвильовий опір в діапазоні частот:

1-100 МГц 100±15 Ом

Випробувальна напруга між жилами

(пост. струм, 2) 2,5 кВ

Робоча напруга (пост. струм) 72 В

МАРКУВАННЯ

OK-net UTP CAT.5 100 MHz XPr AWG24

ISO/IEC 11801 100 OHM <метражні мітка> де X - кількість пар в кабелі
