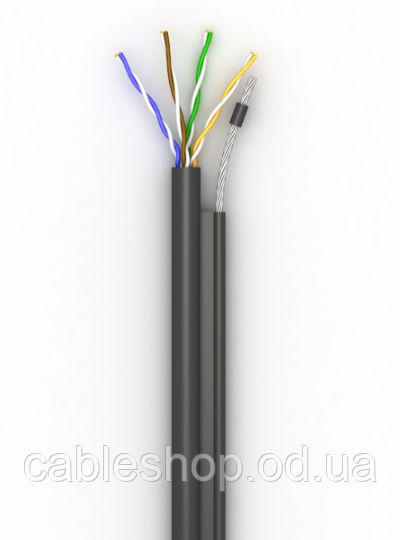

КППт-ВП (100) 4*2*0,51 (UTP-cat.5E)

ЗАСТОСУВАННЯ

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт/с ВІДПОВІДНІСТЬ ВИМОГАМ ISO/IEC 11801:2002 EN 50173-1:2002 ANSI/TIA/EIA-568-B 2-2001 IEC 61156-5:2002 ТУ У 31.3-05758730-020-2002

КОНСТРУКЦІЯ

1) Струмопровідна жила: мідна м'яка дріт. Діаметр: 0,51 мм (24 AWG).

2) Ізоляція: поліетилен Діаметр провідника: 0,92 мм Пара: 2 скручених разом провідника. Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом.

3) Силовий елемент: сталевий трос Діаметр: 1,5 мм.

4) Зовнішня оболонка: світлостабілізована поліетилен Колір оболонки: чорний Максимальні розміри кабелю: 6,4х11,9 мм

УМОВИ ПРОКЛАДАННЯ ТА ЕКСПЛУАТАЦІЇ

Для підвіски на повітряних лініях зв'язку. Експлуатується при частотах до 100 МГц.

МЕХАНІЧНІ ХАРАКТЕРИСТИКИ

Температурный диапазон:

Во время монтажа -15 °C ... +60 °C

После монтажа -50 °C ... +60 °C

Радиус изгиба:

Во время монтажа не менее 10 x размеров кабеля

После монтажа не менее 4 x размеров кабеля

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИ 20°C

Растягивающие усилие не более 1,2 кН

Сопротивление постоянному току не более 96 Ом/км

Сопротивление изоляции не менее 5 ГОм/км

Рабочая емкость не более 56 пФ/м

Скорость распространения сигнала не менее 0,68 с

Задержка распространения сигнала не более 534+36/кв. кор. f нс/100 м

Смещение задержки на частоте: 100 МГц не более 45 нс/100 м

Хвильовий опір в діапазоні частот: 1-100 МГц 100±7 Ом

Випробувальна напруга між жилами, (пост. струм, 2) 2,5 кВ

Робоча напруга (пост. струм) 72 В
