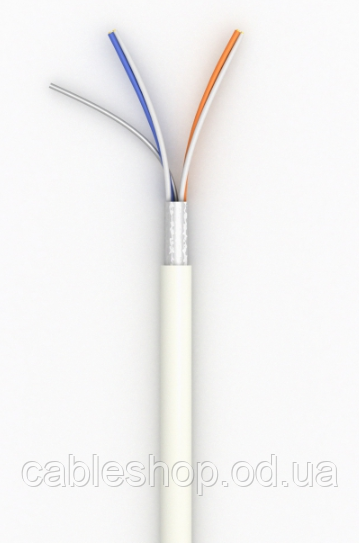

Lan-кабель КПВЭ-ВП (16) 1х2х0,48 (F/UTP-cat.3)

ЗАСТОСУВАННЯ

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100 VG-AnyLAN

КОНСТРУКЦІЯ

1) Струмопровідна жила: мідна м'яка дріт. Діаметр: 0,48 мм (24 AWG)

2) Ізоляція: поліетилен. Діаметр провідника: 0,9 мм Пара: 2 скручених разом провідника. Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева. Кількість пар: 1 або 2

3) Екран пари: алюмополімерної стрічка (металом всередину). Під екраном прокладена мідна луджена контактна дріт діаметром 0,4 мм

4) Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ). Колір оболонки: білий або сірий. Максимальний діаметр кабелю: 1-парний: 4,7 мм 2-парний: 4,9 мм

УМОВИ ПРОКЛАДАННЯ ТА ЕКСПЛУАТАЦІЇ

Для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры в условиях повышенных электромагнитных влияний. Эксплуатируется при частотах до 16 МГц.

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Температурный диапазон:

Во время монтажа -10 °C ... +60 °C

После монтажа -20 °C ... +60 °C

Радиус изгиба:

Во время монтажа  не менее 8 x диаметров кабеля

После монтажа  не менее 4 x диаметров кабеля

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИ 20°C

Растягивающие усилие  не более 85 Н

Сопротивление постоянному току не более 96 Ом/км

Сопротивление изоляции  не менее 5 ГОм/км

Рабочая емкость  не более 56 пФ/м

Хвильовий опір в діапазоні частот: 1-16 МГц 100±5 Ом

Випробувальна напруга між жилами, жилами і екраном (пост. струм, 2) 2,5 кВ Робоча напруга (пост. струм) 72 В
